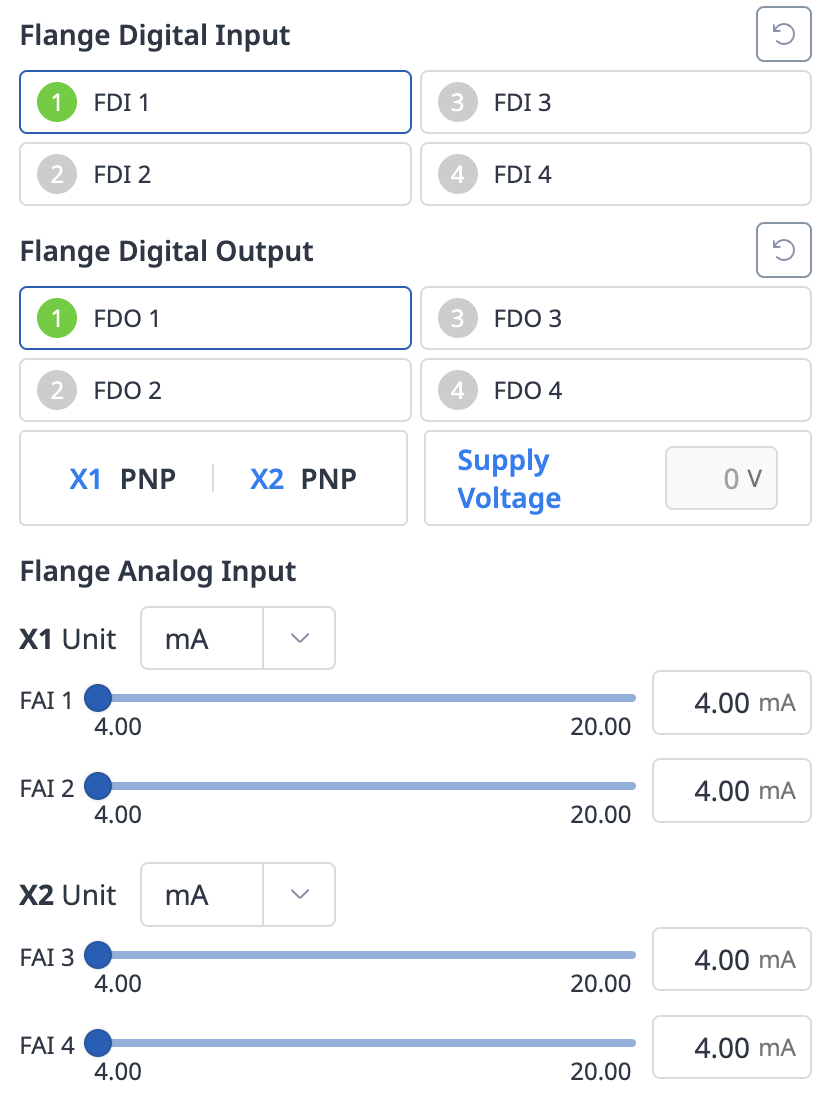

Flansch-E/A-Port-Einstellung

Digitaler Flansch-Eingang

1. Überprüfen Sie die Anschlussnummer des Geräts, das mit dem Flansch verbunden ist.

2. Je nach Status des digitalen Eingangs der entsprechenden Nummer wird Folgendes angezeigt.

   • Wenn das digitale Signal ein hohes Signal ist, wird das Symbol hellgrün angezeigt.

   • Wenn das digitale Signal ein schwaches Signal ist, wird das Symbol grau angezeigt.

Hinweis

Wenn das digitale Signal hoch ist, selbst wenn der digitale Eingang als Sicherheitseingang eingestellt ist, wird das Symbol blau angezeigt, und wenn es Niedrig ist, wird es grau angezeigt.

Digitaler Flansch-Ausgang

1. Überprüfen Sie die Anschlussnummer des Geräts, das mit dem Flansch verbunden ist.

2. Drücken Sie das Symbol ein/aus, das der Anschlussnummer entspricht, um den Digitalausgang zu aktivieren oder zu deaktivieren.

   • Wenn das Symbol Ein gedrückt wird, wechselt das Symbol zu Hellgrün, und der entsprechende Port wird aktiviert.

   • Wenn das Symbol Aus gedrückt wird, wechselt das Symbol zu Grau, und der entsprechende Port wird deaktiviert.

Analoger Flansch-Eingang

1. Drücken Sie die Dropdown-Liste am analogen Flansch-Eingang des Controllers, um das zu prüfende Element auszuwählen.

2. Überprüfen Sie die analogen Eingangsdaten des ausgewählten Elements, die auf dem Bildschirm angezeigt werden.

Hinweis

Der Flansch-Analogeingangswert kann den Eingangswert im Statusfenster nicht festlegen.
