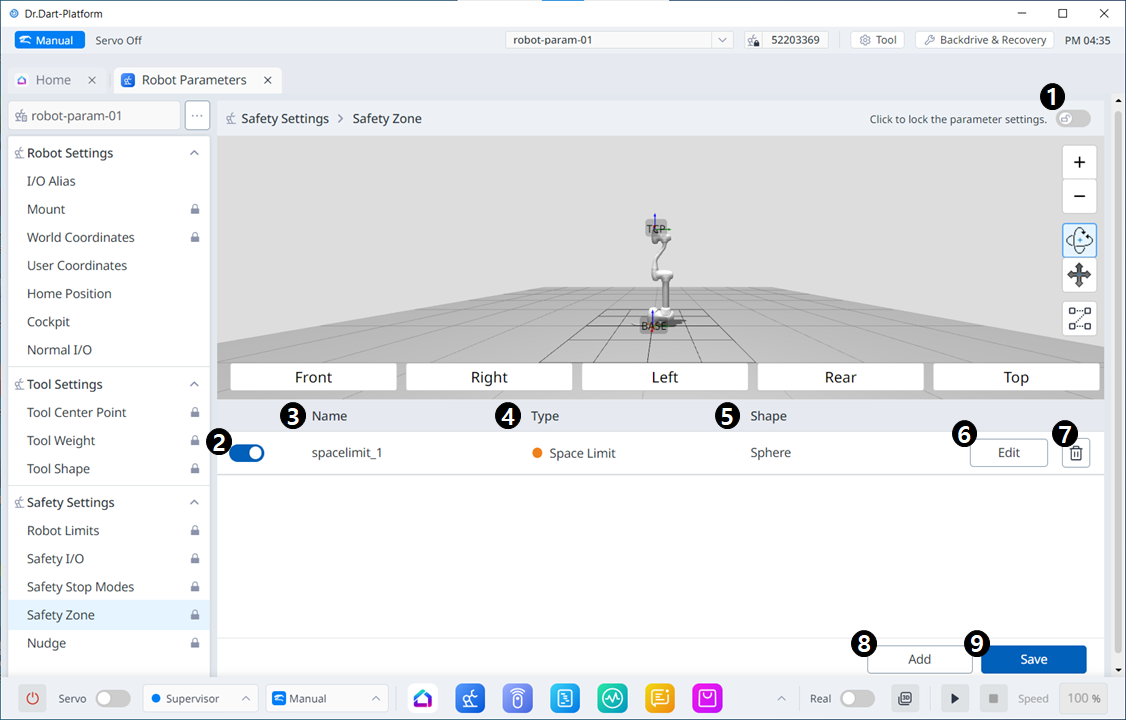

Sicherheitszone

Menüoptionen

	Artikel	Beschreibung
1	Sperrschaltfläche	Wird verwendet, um den eingestellten Wert zu sperren. Das Sicherheitskennwort ist erforderlich, um den eingestellten Wert zu ändern.
2	Wählen Sie, ob aktiviert werden soll	Mit dieser Schaltfläche können Sie die erzeugte Sicherheitszone anwenden bzw. deren Anwendung aufheben.
3	Zonenname	Der vom Benutzer beim Erstellen der Sicherheitszone angegebene Name
4	Abschnittstyp	Typen von Sicherheitszonen (jeder Typ hat verschiedene Parameter, die eingestellt werden müssen) Speicherplatzbegrenzung Onlinezusammenarbeit Quetschschutzzone Reduktionsbereich Für Die Kollisionsempfindlichkeit Begrenzungsbereich Für Werkzeugausrichtung Benutzerdefinierte Zone
5	Bereichsform	Formen der Sicherheitszone Quader Zylinder Kugel Gekippter Cuobid Rahmen mit mehreren Ebenen
6	Bearbeiten	Mit dieser Schaltfläche können die Einstellungen der erstellten Sicherheitszone bearbeitet werden. Durch Drücken dieser Schaltfläche wird ein Popup-Fenster angezeigt, in dem die Sicherheitszone bearbeitet werden kann.
7	Löschen	Mit dieser Schaltfläche kann die Sicherheitszone gelöscht werden.
8	Hinzufügen	Mit dieser Schaltfläche kann die Sicherheitszone hinzugefügt werden. Diese Schaltfläche öffnet ein Popup-Fenster, in dem die sichere Zone hinzugefügt werden kann.
9	Speichern	Mit dieser Schaltfläche können Änderungen an den Einstellungen in Bezug auf die Sicherheitszone gespeichert werden.

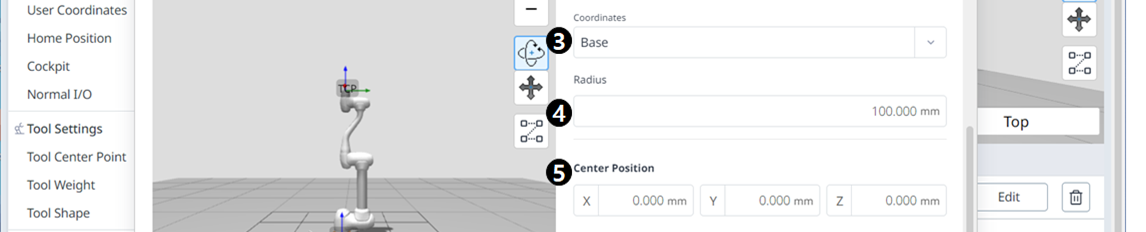

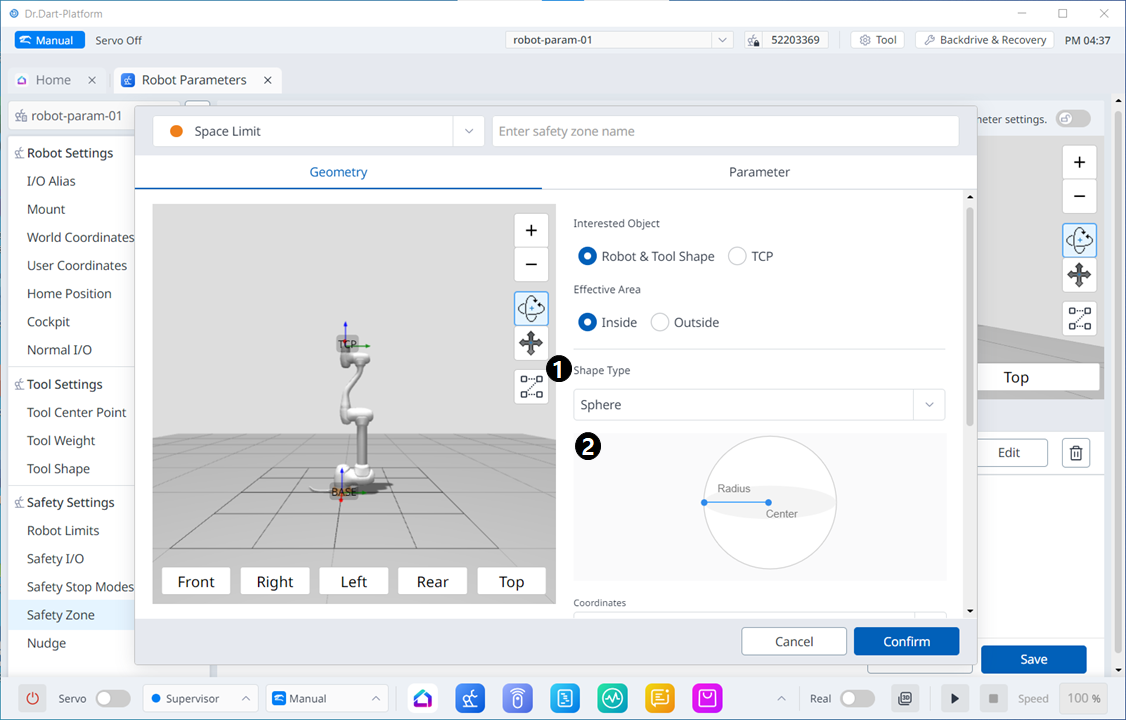

Kugel

Menüoptionen

	Artikel	Beschreibung
1	Formtyp	In diesem Dropdown-Menü kann der gewünschte Formtyp ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In diesem Dropdown-Menü können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Radius	Hier wird der Radiuswert eingegeben.
5	Mittelstellung	Der Mittelwert kann in diesen Feldern für jede X-, Y- und Z-Achse festgelegt werden.

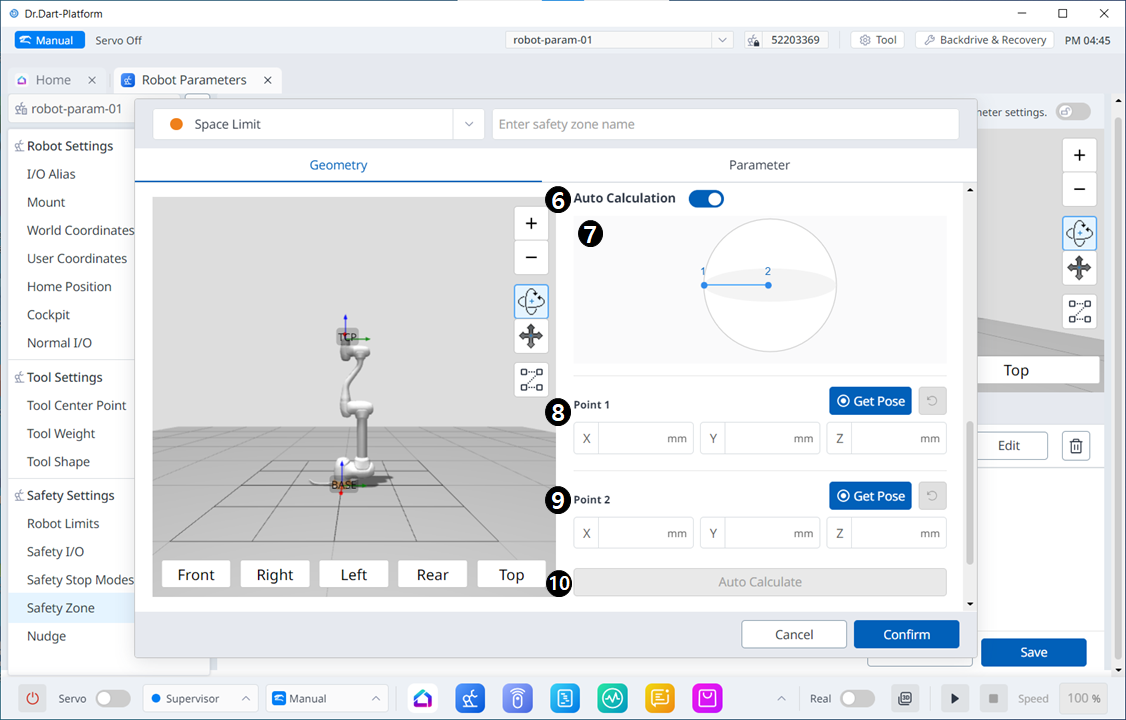

6	Automatische Berechnung	Mit dieser Schaltfläche kann die Option Automatische Messung aktiviert werden.
7	Bild Für Automatische Berechnung	In diesem Bereich wird das für die automatische Messung erforderliche Bild angezeigt. Diese Meldung wird angezeigt, wenn die Option Automatische Messung aktiviert ist.
8	Ziffer 1	In jedes Feld wird der Wert für Punkt 1 eingegeben.
9	Ziffer 2	In jedes Feld wird der Wert für Punkt 2 eingegeben.
10	Automatisch Berechnen	Mit dieser Schaltfläche kann die automatische Messung ausgelöst werden.

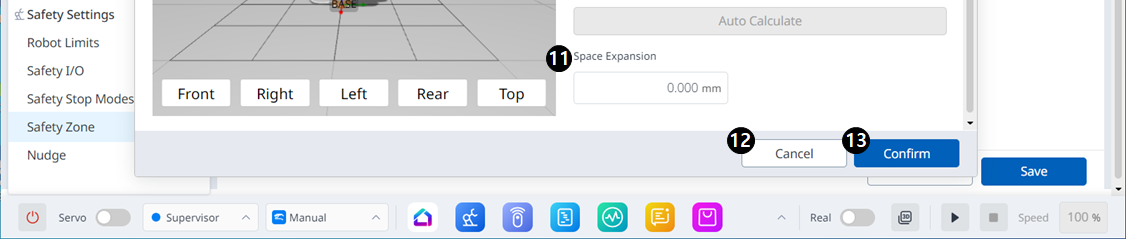

11	Raumausdehnung	In diesem Feld kann die Speicherplatzerweiterung festgelegt werden.
12	Abbrechen	Mit dieser Taste kann die Einstellung abgebrochen werden.
13	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

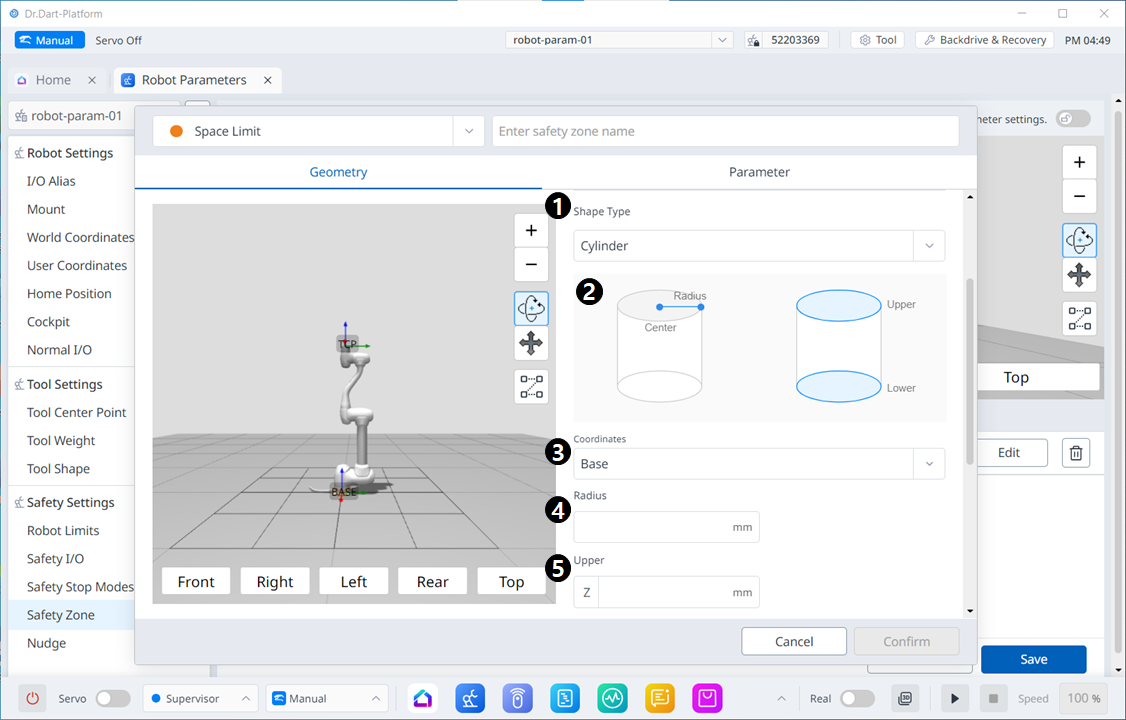

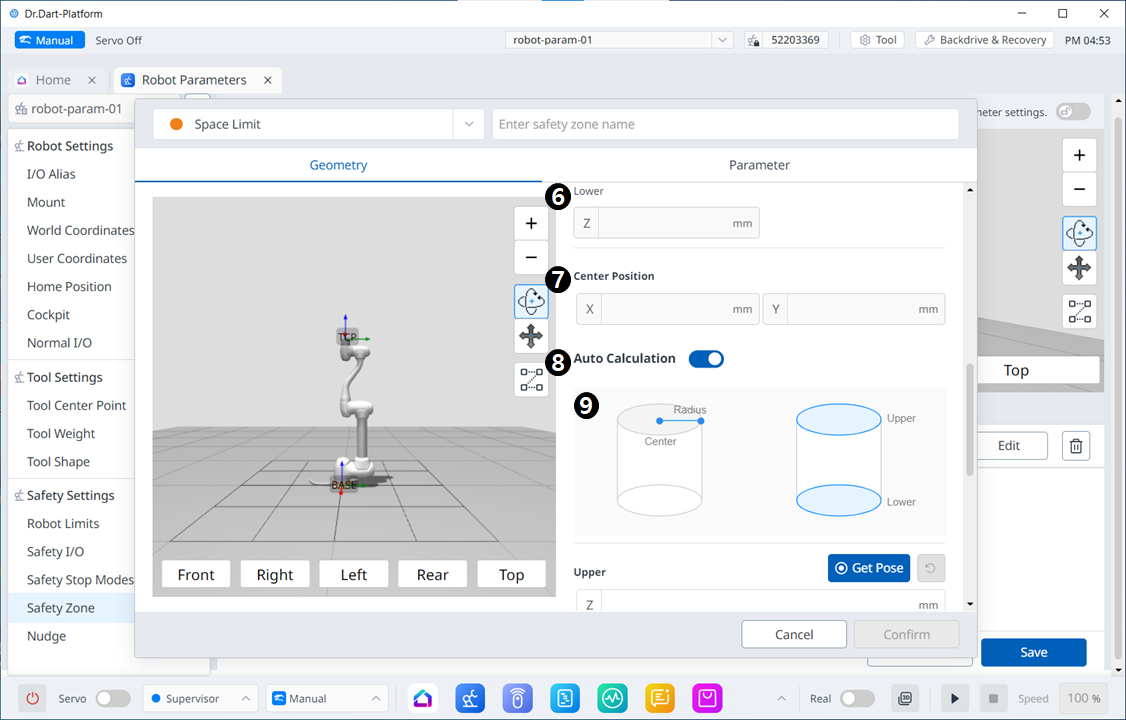

Zylinder

Menüoptionen

	Artikel	Beschreibung
1	Formtyp	In diesem Dropdown-Menü kann der gewünschte Formtyp ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In diesem Dropdown-Menü können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Radius	Hier wird der Radiuswert eingegeben.
5	Oben	In dieses Feld wird der obere Wert eingegeben.
6	Tiefer	In dieses Feld wird der untere Wert eingegeben.
7	Mittelstellung	Der Mittelwert kann in diesen Feldern für jede X- und Y-Achse festgelegt werden.
8	Automatisch Berechnen	Mit dieser Schaltfläche kann die Option Automatische Messung aktiviert werden.
9	Bild Automatisch Berechnen	In diesem Bereich wird das für die automatische Messung erforderliche Bild angezeigt. Diese Meldung wird angezeigt, wenn die Option Automatische Messung aktiviert ist.

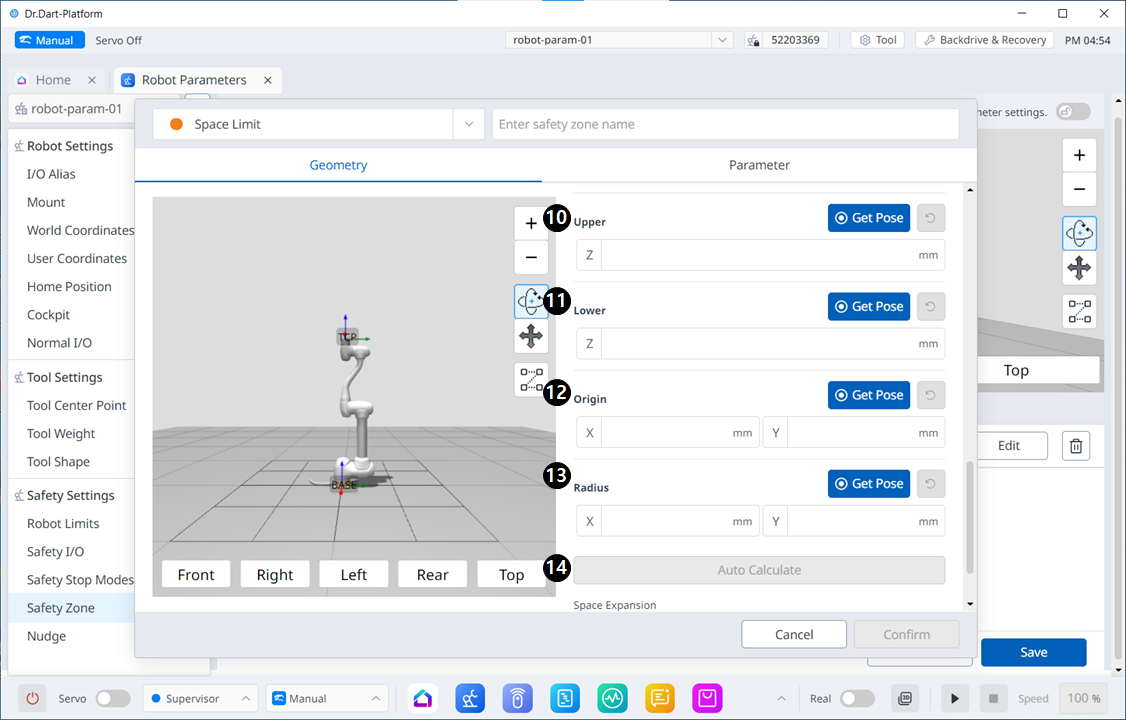

10	Oben	In dieses Feld wird der obere Wert eingegeben.
11	Tiefer	In dieses Feld wird der untere Wert eingegeben.
12	Ursprung	In dieses Feld wird der Ursprungswert eingegeben.
13	Radius	In dieses Feld wird der Radiuswert eingegeben.
14	Automatisch Berechnen	Mit dieser Schaltfläche kann die automatische Berechnung ausgeführt werden.

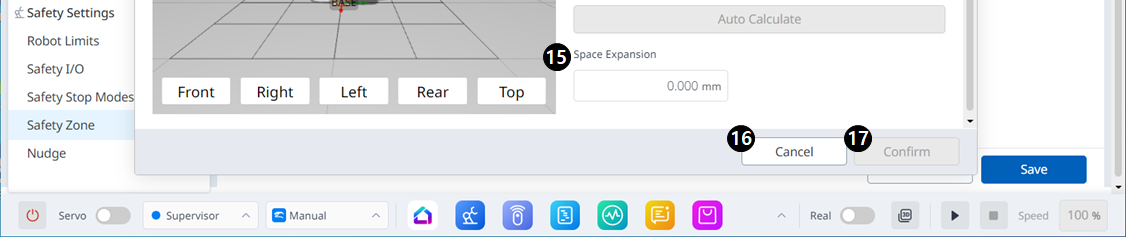

15	Raumausdehnung	In diesem Feld kann die Speicherplatzerweiterung festgelegt werden.
16	Abbrechen	Mit dieser Taste kann die Einstellung abgebrochen werden.
17	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

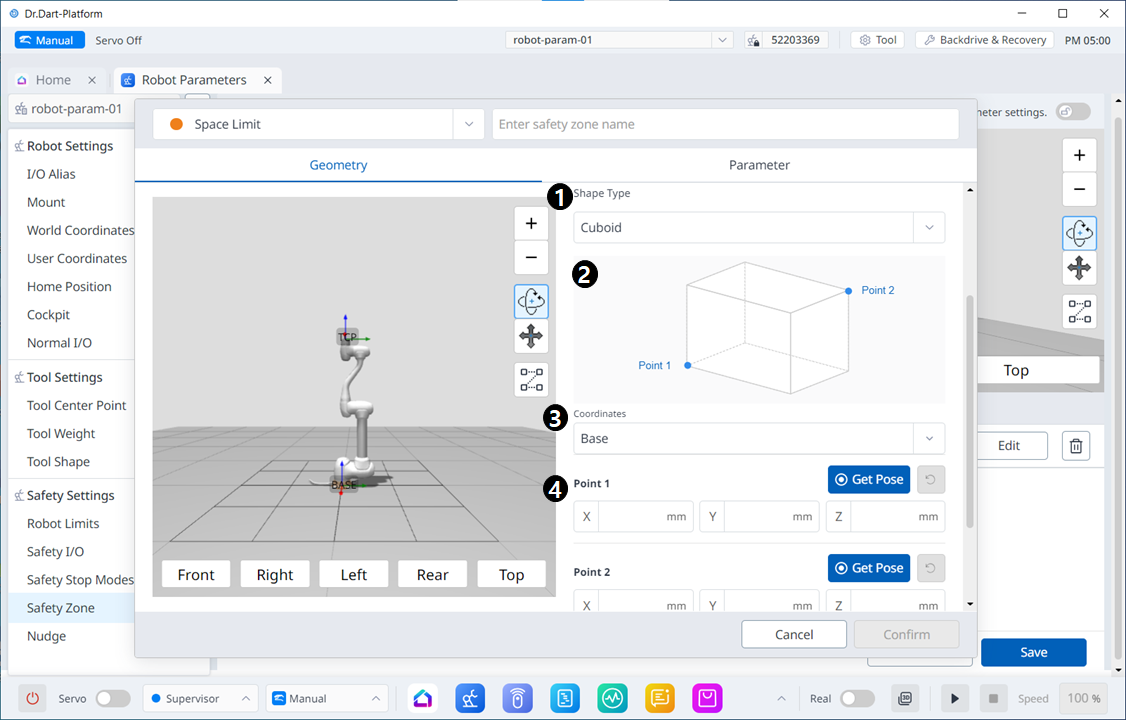

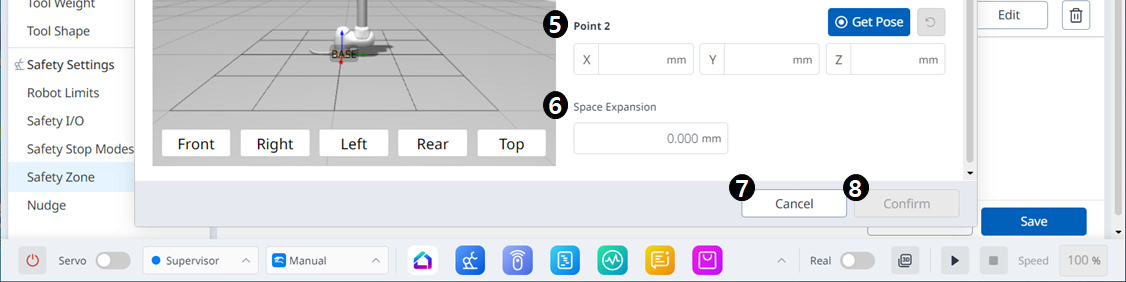

Quader

	Artikel	Beschreibung
1	Formtyp	In diesem Dropdown-Menü kann der gewünschte Formtyp ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In diesem Dropdown-Menü können entweder Basis- oder Weltkoordinaten ausgewählt werden.
4	Ziffer 1	In jedes Feld wird der Wert für Punkt 1 eingegeben.
5	Ziffer 2	In jedes Feld wird der Wert für Punkt 2 eingegeben.
6	Raumausdehnung	In diesem Feld kann die Speicherplatzerweiterung festgelegt werden.
7	Abbrechen	Mit dieser Taste kann die Einstellung abgebrochen werden.
8	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

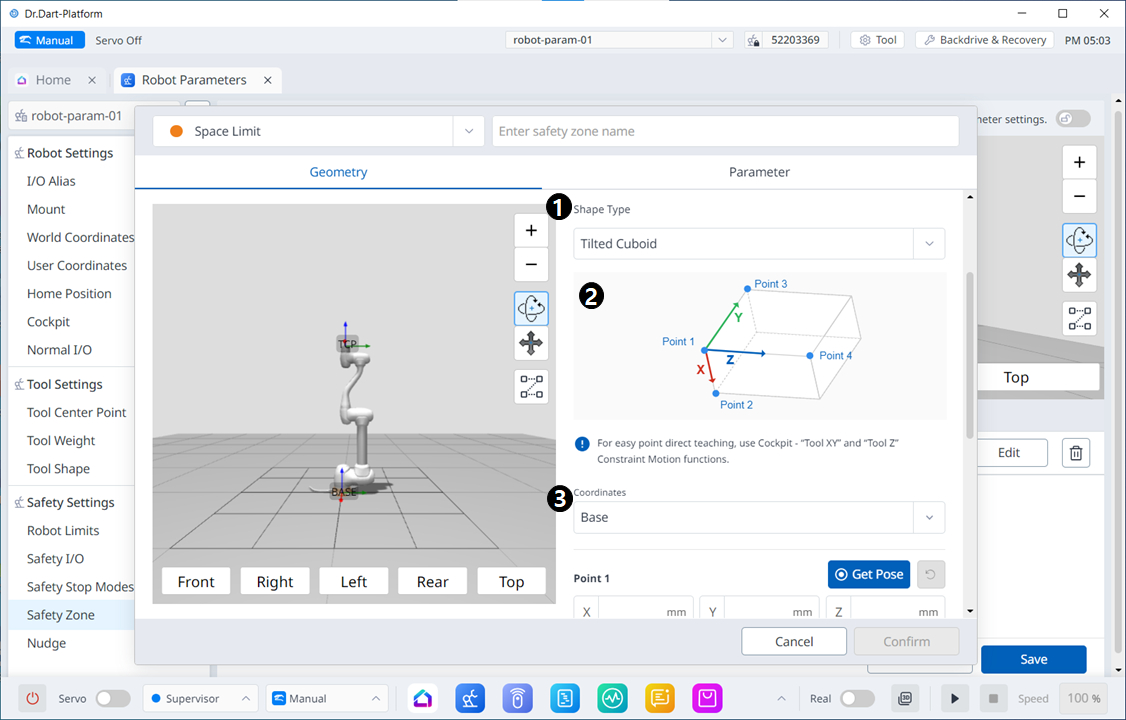

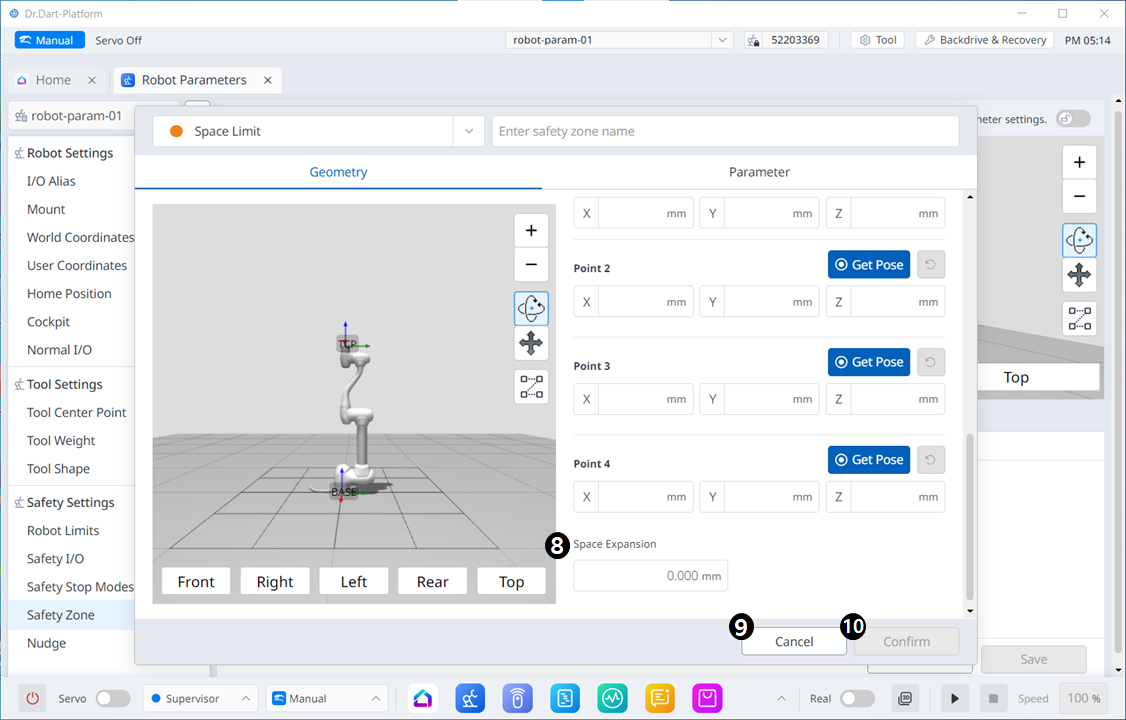

Gekippter Cuboid

Menüoptionen

	Artikel	Beschreibung
1	Raumtyp	In diesem Dropdown-Menü kann der gewünschte Formtyp ausgewählt werden.
2	Raumbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Info. Nachricht	Dies ist eine Informationsmeldung, die für die Einstellung erforderlich ist.
4	Koordinaten	In diesem Dropdown-Menü können entweder Basis- oder Weltkoordinaten ausgewählt werden.

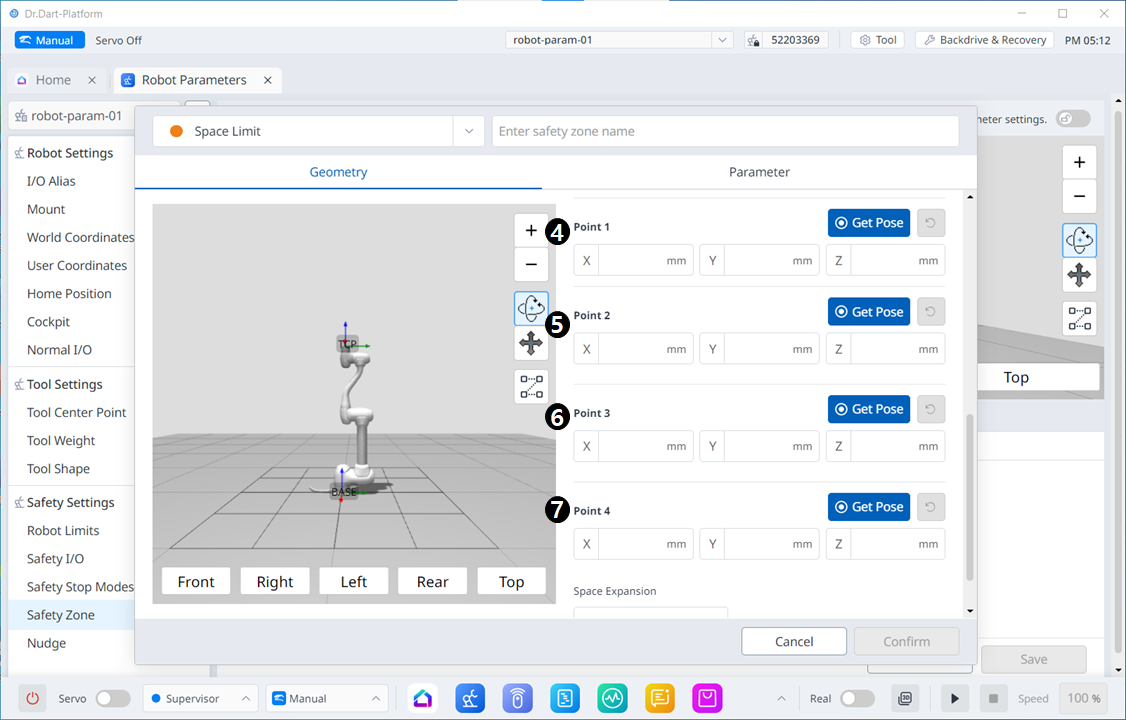

5	Ziffer 1	In jedes Feld wird der Wert für Punkt 1 eingegeben.
6	Ziffer 2	In jedes Feld wird der Wert für Punkt 2 eingegeben.
7	Ziffer 3	In jedes Feld wird der Wert für Punkt 3 eingegeben.
8	Ziffer 4	In jedes Feld wird der Wert für Punkt 4 eingegeben.
9	Raumausdehnung	In diesem Feld kann die Speicherplatzerweiterung festgelegt werden.
10	Abbrechen	Mit dieser Taste kann die Einstellung abgebrochen werden.
11	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.

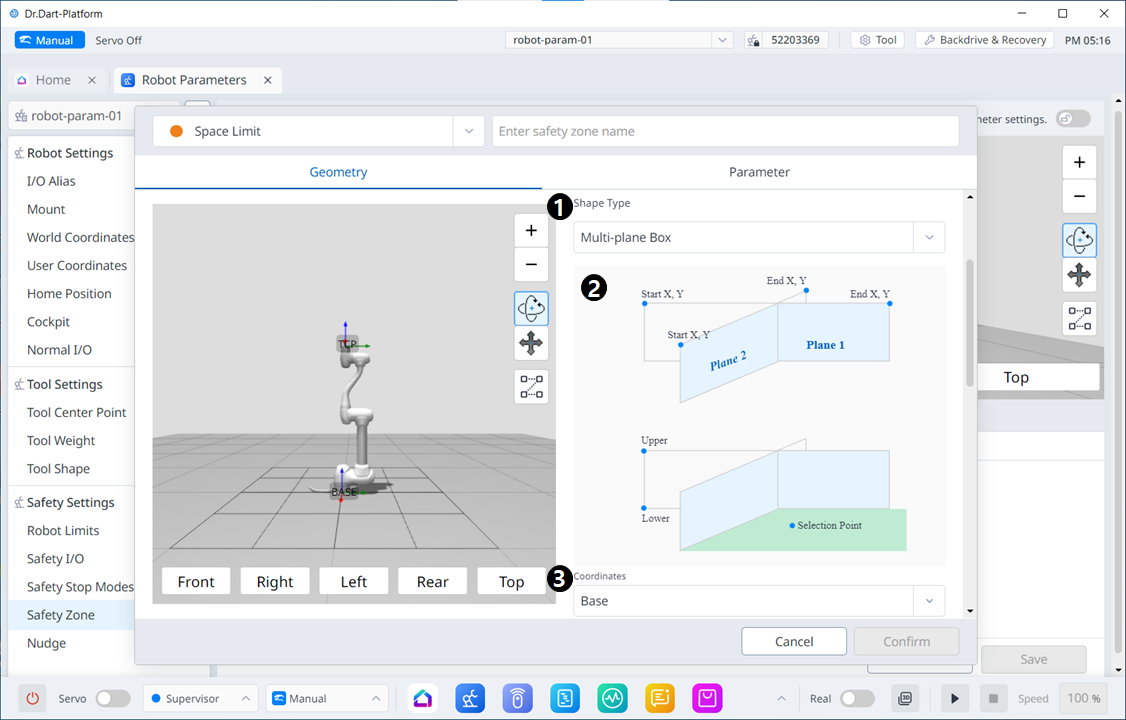

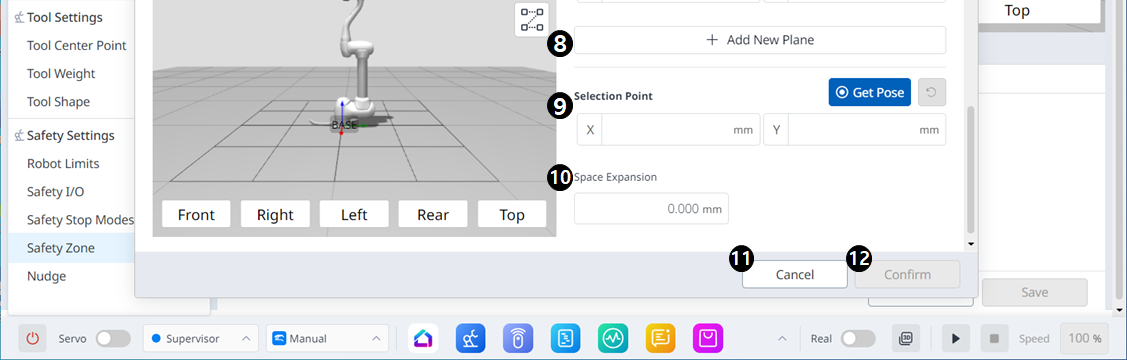

Rahmen mit mehreren Ebenen

Menüoptionen

	Artikel	Beschreibung
1	Formtyp	In diesem Dropdown-Menü kann der gewünschte Formtyp ausgewählt werden.
2	Formbild	Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.
3	Koordinaten	In diesem Dropdown-Menü können entweder Basis- oder Weltkoordinaten ausgewählt werden.

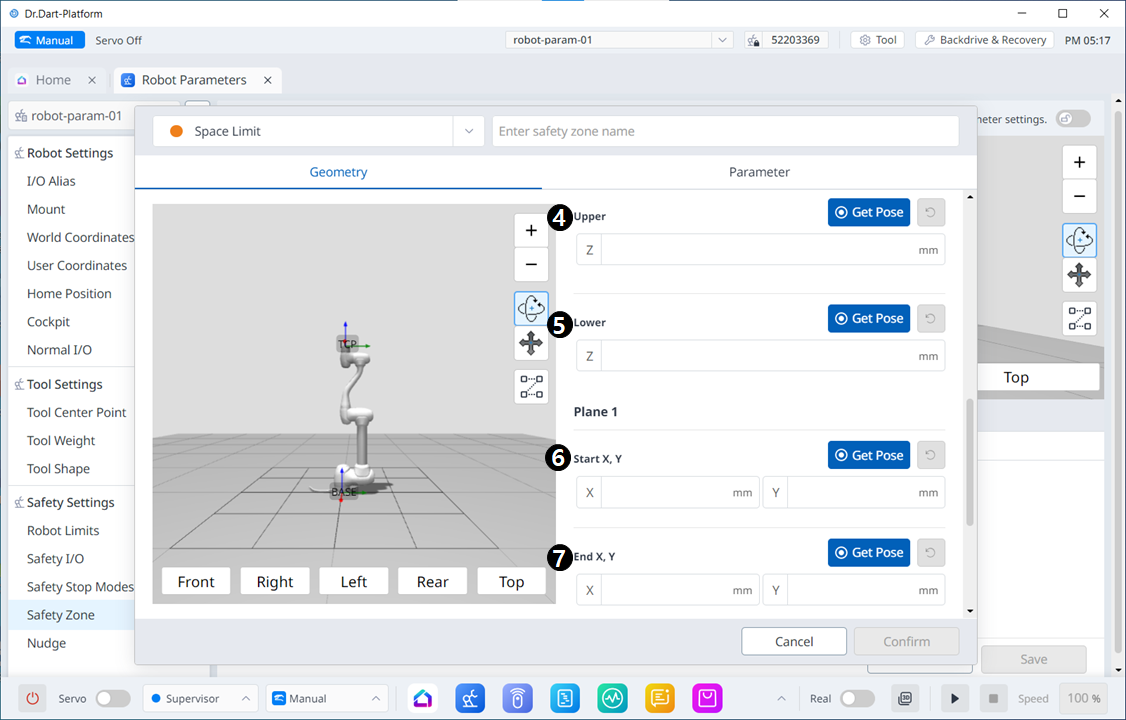

4	Oben	In dieses Feld wird der obere Wert eingegeben.
5	Tiefer	In dieses Feld wird der untere Wert eingegeben.
6	Ebene Start X, Y	In dieses Feld wird der Startpunkt der Ebene eingegeben.
7	Fensterbereich Ende X,Y	In dieses Feld wird der Endpunkt der Ebene eingegeben.
8	Neue Ebene Hinzufügen	Durch Klicken auf diese Schaltfläche wird eine neue Ebene hinzugefügt.
9	Auswahlpunkt	In jedes Feld werden die Auswahlpunktwerte eingegeben.
10	Raumausdehnung	In diesem Feld kann die Speicherplatzerweiterung festgelegt werden.
11	Abbrechen	Mit dieser Taste kann die Einstellung abgebrochen werden.
12	Bestätigen	Mit dieser Taste können Sie die Einstellung bestätigen.
