Úvod k výrobku (CS-12P)
Názvy a funkce

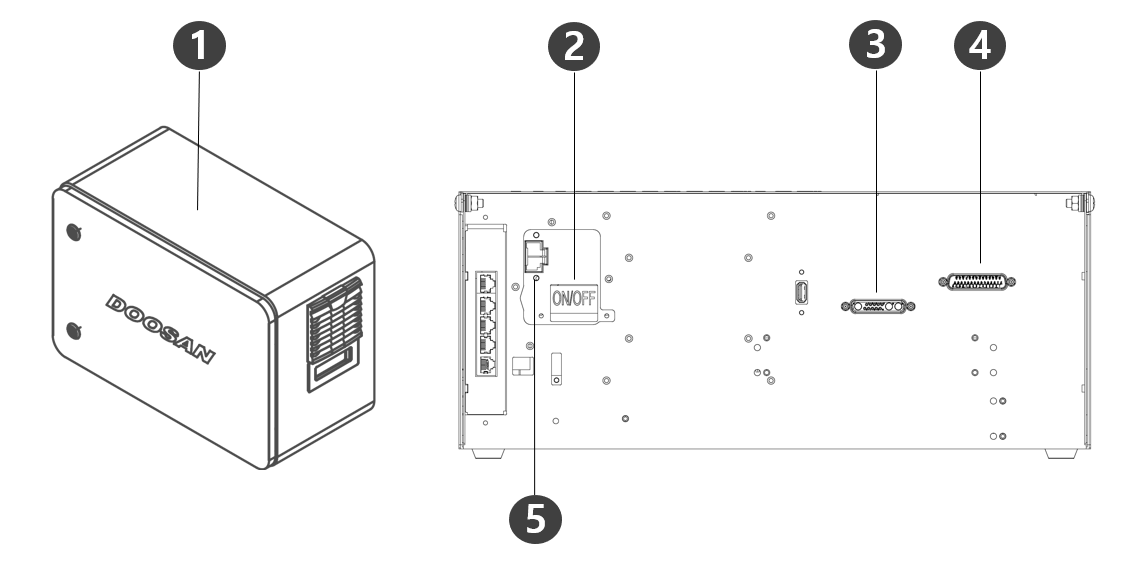

Ovladač ss. (CS-12P)
Č. | Položka | Popis |
1 | I/O connection terminal (internal) | Používá se k připojení ovladač nebo periferních zařízení. |
2 | Power switch | Používá se k zapnutí a vypnutí hlavního napájení ovladač. |
3 | Teach pendant cable connection terminal | Používá se pro připojení kabelu učícího ovladače k ovladač. |
4 | Robot cable connection terminal | Používá se pro připojení kabelu robota k ovladač. |
5 | Power connection terminal | Používá se k připojení napájení ovladač. |

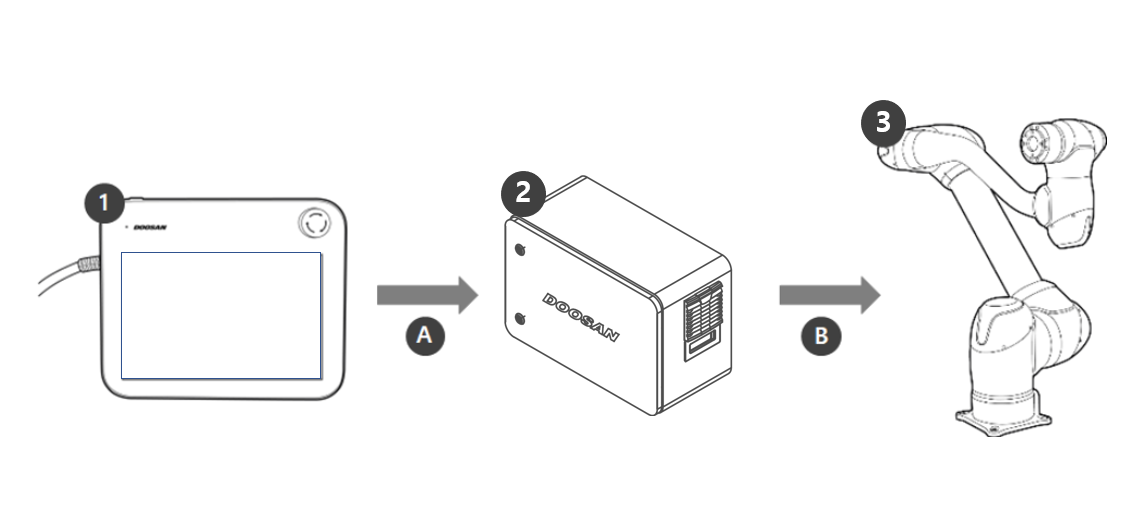

Konfigurace systému
| 1 | Učící ovladač | Jedná se o zařízení, které řídí celý systém, a je schopné učit robota zaujímat specifické pozice a provádět příslušná nastavení manipulátoru a ovladač |
| 2 | Ovladač | Ovládá pohyby robota podle pozice nebo pohybu nastaveného učícím ovladačem. Má různé vstupní a výstupní porty, které umožňují připojení a použití různého vybavení a různých zařízení. |
| 3 | Manipulátor | Jedná se o průmyslového kolaborativního robota, který může provádět transport nebo montážní úkony s nejrůznějšími nástroji. |
| A | Command/ Monitoring | |
| B | Power Supply/ Network |

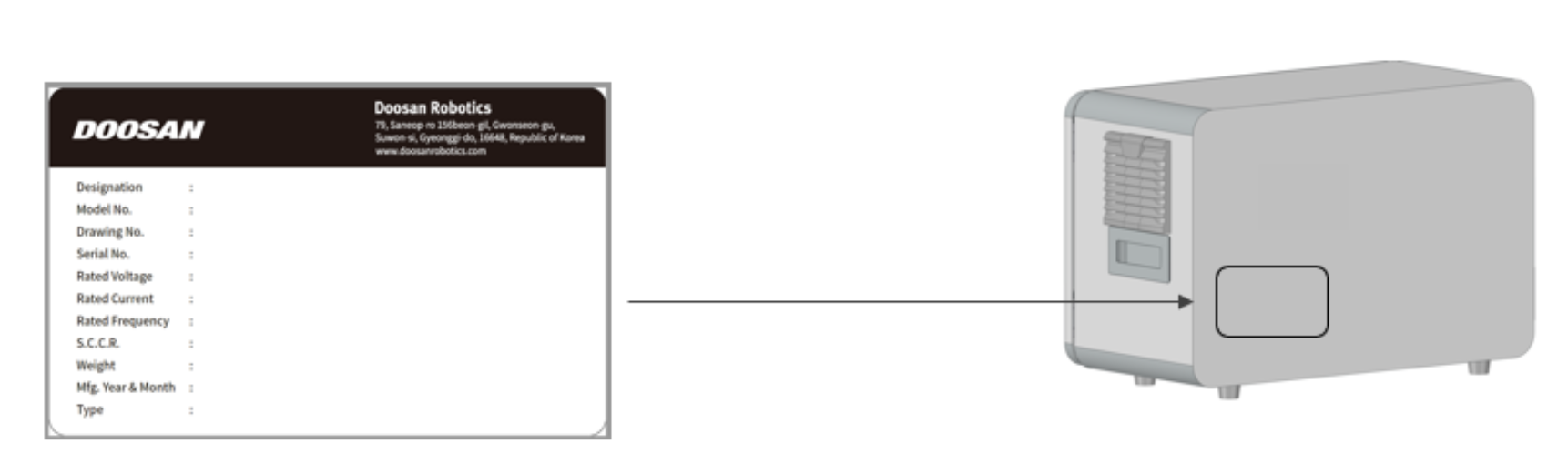

Destička s názvem a štítek
