Testování I/O koncového efektoru

Při testování provozního stavu připojeného koncového efektoru se řiďte následujícím postupem.

1. Vyberte koncový efektor pro testování a klepněte na tlačítko Upravit.

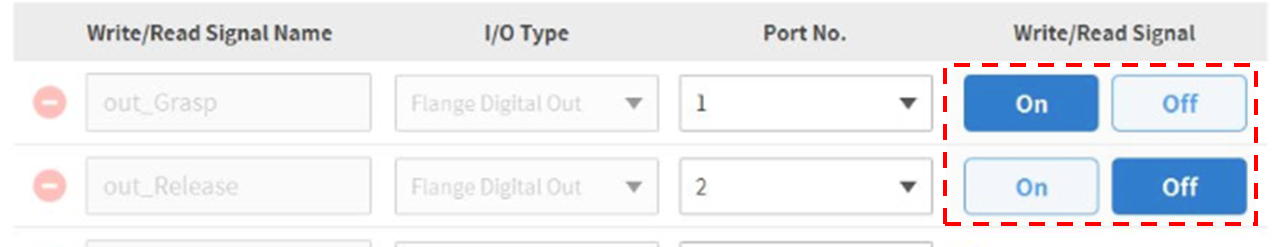

2. Klepnutím na tlačítko On/Off v části Signál otestujete výstupní signál.

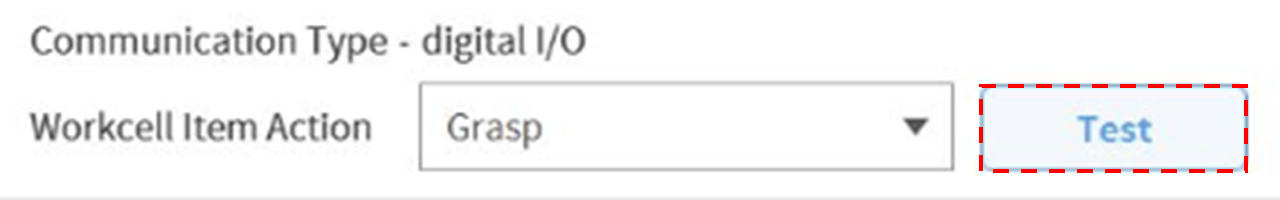

3.   Vyberte funkci mezi akcemi položky Workcell a klepnutím na tlačítko Test otestujte funkci koncového efektoru.






4. Zkontrolujte, zda koncový efektor přijímající výstupní signál pracuje normálně.

Poznámka

Pokud se vstupní signál přivádí správně, rozsvítí se zelená kontrolka.
