Připojte napájení k řídicí jednotce
POVINNÉ SNADNÉ 1 MIN

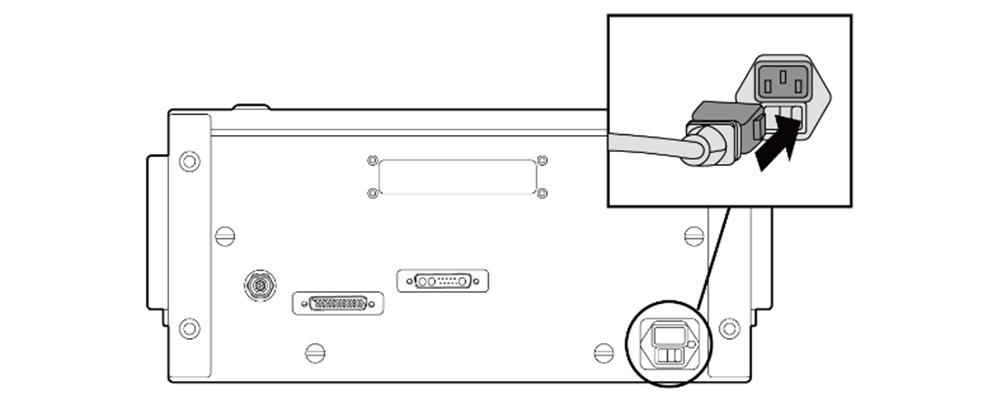

Chcete-li napájet řídicí jednotku, připojte napájecí kabel řídicí jednotky ke standardní elektrické zásuvce IEC.
- Po připojení napájecího kabelu se ujistěte, že je robot řádně uzemněn (elektrické uzemnění).
- Vytvořte společné uzemnění pro všechna zařízení v systému s nepoužitými šrouby souvisejícími se symbolem uzemnění uvnitř řídicí jednotky. Zemnicí vodič musí splňovat maximální jmenovitý proud systému.
- Další informace naleznete Napájení ovladačv části .
Napájecí zdroj musí splňovat minimální požadavky, jako je uzemnění a jističe. Elektrické specifikace dodávané řídicí jednotky střídavého proudu jsou následující:
Parametr | Specifikace |
|---|---|
Vstupní napětí | 100 AŽ 240 V AC |
Pojistka vstupního napájení (@100-240V) | 15 A |
Vstupní frekvence | 47–63 Hz |
Informace o volitelné řídicí jednotce naleznete v následujícím dodatku.
