Obrazovka reálného režimu: Karta informační zpráva

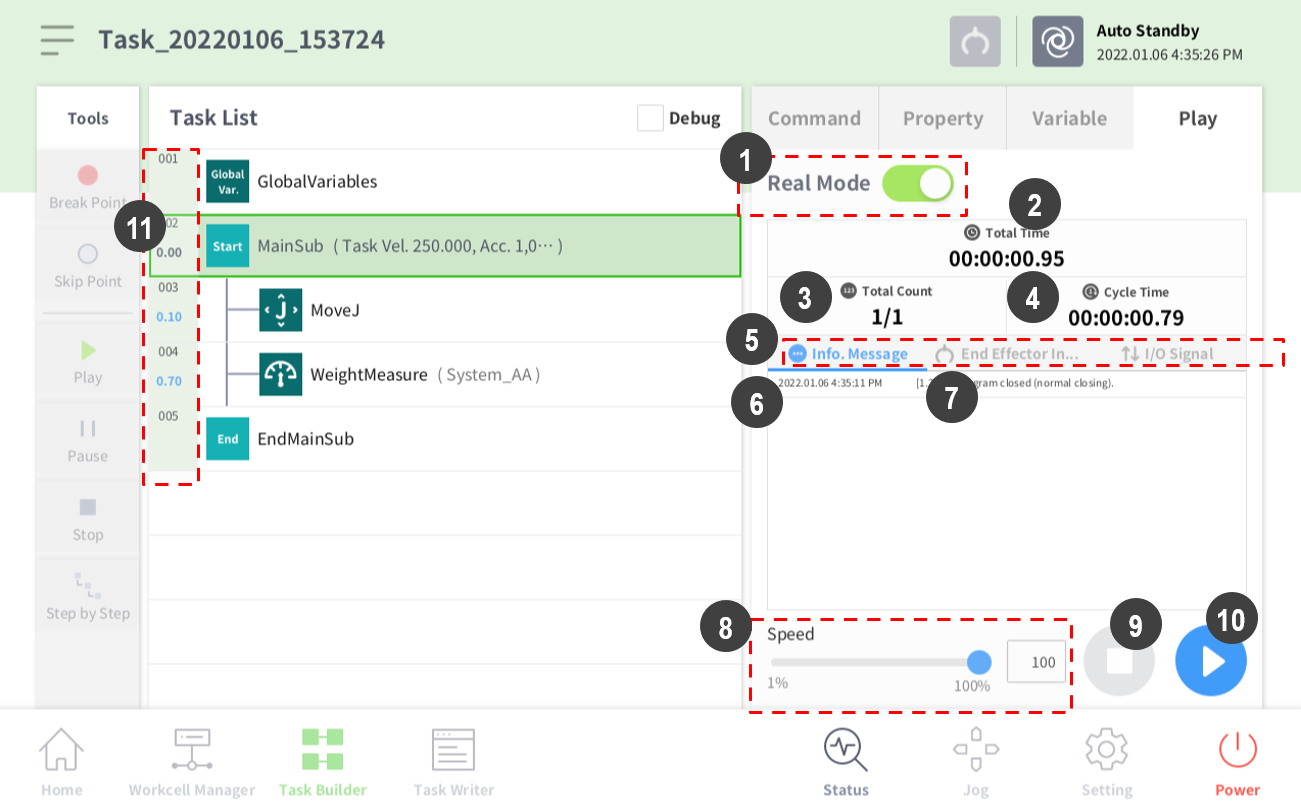

Záložka informace o koncové efektoru obrazovky reálného režimu v nástroji Task Builder je strukturována jako následující.


Položka

Popis

1

Reálný režim

Nastavuje režim přehrávání testu robota.

  • Skutečný: Provozuje skutečný robot pro testování úkolu v seznamu úkolů.
  • Virtuální: Používá obrazovku simulátoru k testování úkolu v seznamu úkolů.
2

Celkový čas

Zobrazuje celkový čas uplynulý po provedení úlohy.

3

Celkový počet

Zobrazuje celkový počet spuštění úlohy.

4

Průměrná doba provádění

Zobrazuje průměrnou dobu strávenou na provedení jednoho cyklu úlohy v seznamu úloh.

5

Karta Posun informační obrazovky

Přeřadí se mezi informační obrazovku robota, informační obrazovku koncového efektoru a informační obrazovku vstupů a výstupů.

  • Karta informační zpráva: Zobrazuje informační zprávy generované během provádění.
  • Karta informace o koncovém efektoru: Zobrazuje středový bod nástroje robota, hmotnost nástroje a informace o kolizi a síle.
  • Karta informace o vstupech/výstupech: Zobrazuje informace o I/o regulátoru a přírubě.
6

Oblast času informační zprávy

Zobrazuje informace o čase zobrazené informační zprávy.

7

Oblast informačních zpráv

Zobrazí informační zprávu.

8

Posuvník rychlosti

Nastavuje rychlost robota v reálném nebo virtuálním režimu.

9

Tlačítko Stop

Zastaví aktuální úlohu.

10

Přepínací tlačítko Přehrát/Pozastavit

Provede nebo pozastaví práci v seznamu úkolů.

11

Čas

Zobrazuje čas strávený na odpovídající příkaz/dovednost.
