Nastavení svorky pro napájení digitálního I/O (TBPWR):

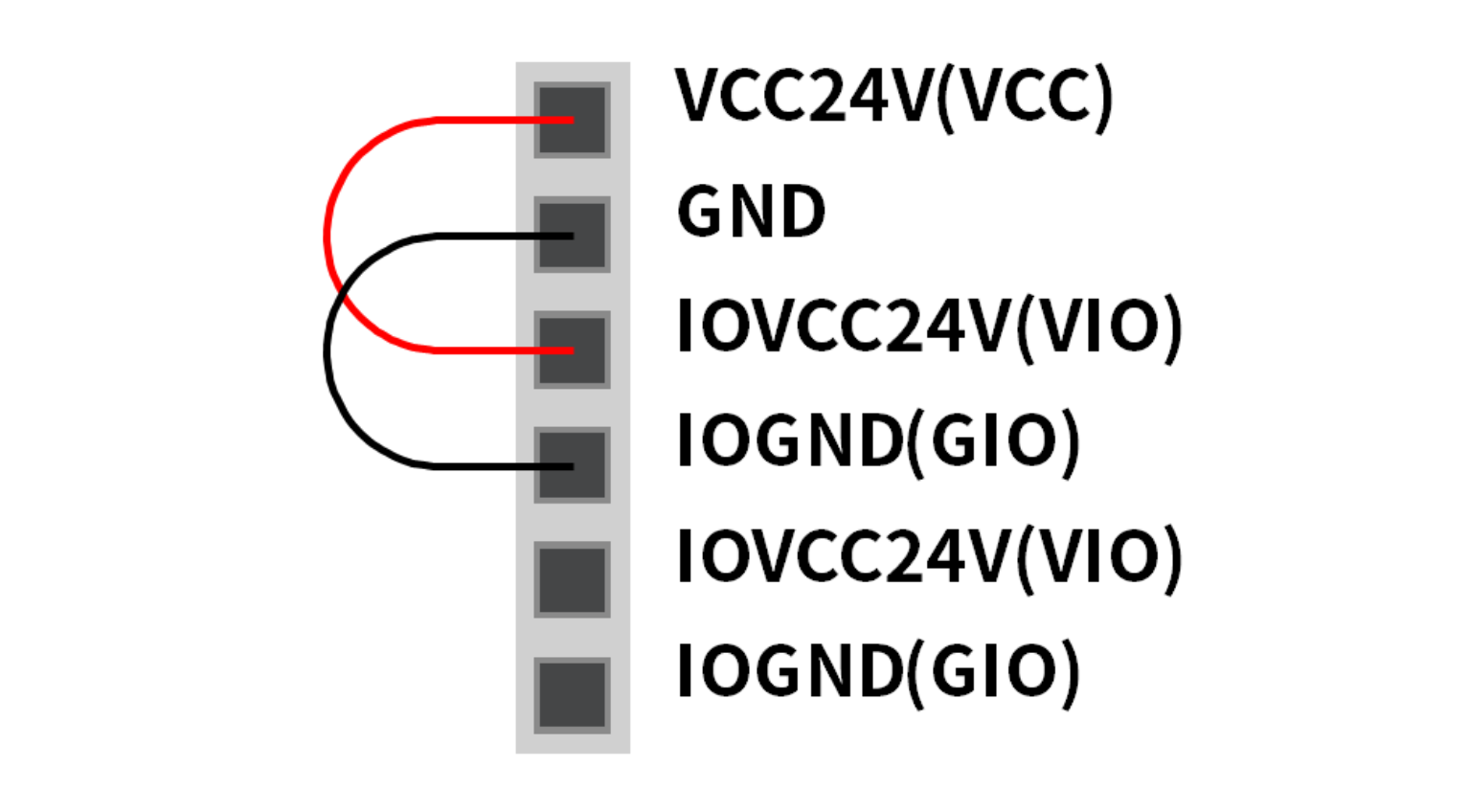

VIO a GIO jsou napájecí svorky používané pro digitální I/O bezpečnostního řadiče umístěné na přední straně ovladač a jsou odděleny od VCC24V a GND, které dodávají SMPS uvnitř ovladač. Pokud uživatel použije pro konfigurovatelné digitální I/O proud 2 A nebo nižší a pokud pro připojené I/O zařízení a ovladač neexistuje žádná izolace, vnitřní napájení ovladač lze využít jako napájení I/O, jak je to ukázáno na obrázku níže. (výchozí tovární nastavení)

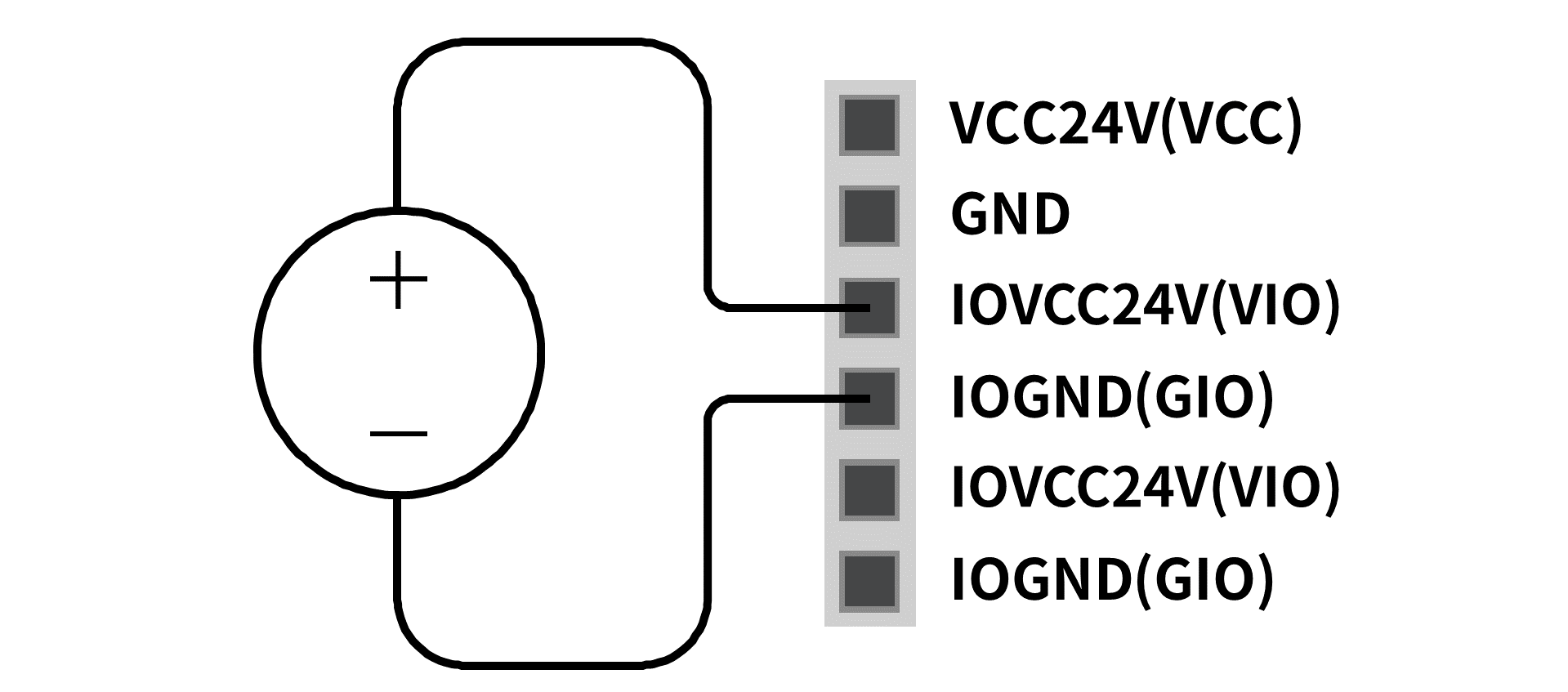

Pokud je zapotřebí proud větší než 2 A, je nutné připojit samostatný externí napájecí zdroj (24V) pomocí VIO a GIO.

Kontrolka IOPW (zelená) umístěná v horní části TBPWR svítí, pokud je zapnuto napájení VIO.

Upozornění

  • Když vypínáte napájení ovladač, nezapomeňte vypnout externí zdroj napájení (SMPS).

Poznámka

  • Pokud je proud v připojeném VCC a GND jednotky TBPWR větší než 2 A, pojistka před napájecí svorkou se zkratuje, aby se zajistila ochrana interního systému ovladač připojeného ke stejnému SMPS.
  • Pokud je pro konfigurovatelný digitální I/O nutný proud větší než 2 A, nezapomeňte k VIO a GIO připojit externí napájecí zdroj (24V).
