Připojení manipulátoru a ovladač

Popis

1

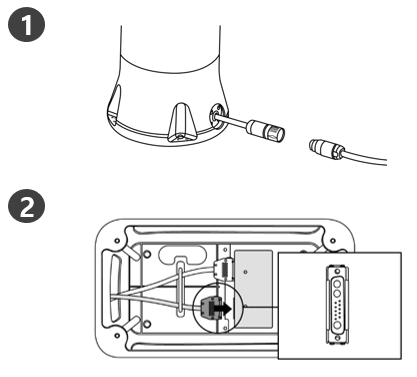

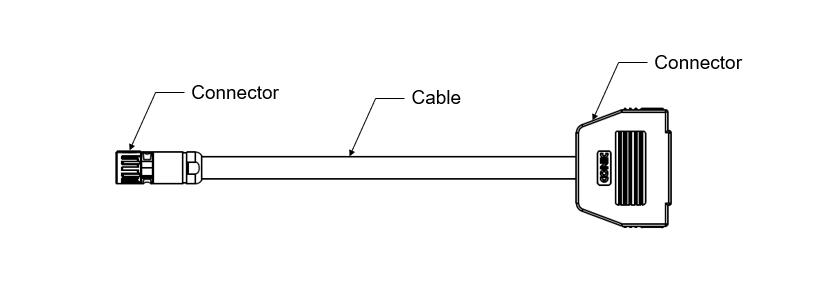

Připojte kabel manipulátoru k ovladači, umístěte pojistný kroužek

Připojte kabel manipulátoru k odpovídajícímu konektoru na ovladač a dejte na něj pojistný kroužek, aby se kabel neuvolnil.

2

Připojte opačný konec kabelu manipulátoru ke konektoru ovladače

Opačný konec kabelu manipulátoru zatlačte do odpovídajícího konektoru ovladač, dokud neuslyšíte cvaknutí. Díky tomu se se pak kabel neuvolní.

Upozornění

Kabel manipulátoru neuvolňujte, pokud je robot zapnutý. Mohlo by to způsobit jeho poškození.
Kabel manipulátoru neupravujte ani neprodlužujte.
Když instalujete ovladač na podlahu, po stranách zajistěte nejméně 50 mm volného prostoru kvůli větrání.
Ujistěte se, že všechny konektory jsou správně připojeny, a teprve poté ovladač zapněte.

Poznámka

Při konfiguraci systému se doporučuje instalovat odstínění rušení, aby se zabránilo účinkům rušení a nesprávné funkci systému.
Pokud je ovladač ovlivněna rušením v podobě elektromagnetických vln, doporučuje se instalovat na každou stranu kabelu manipulátoru feritové jádro, aby se tak zajistil normální provoz. Místo instalace je následující:
