Nastavení I/O příruby

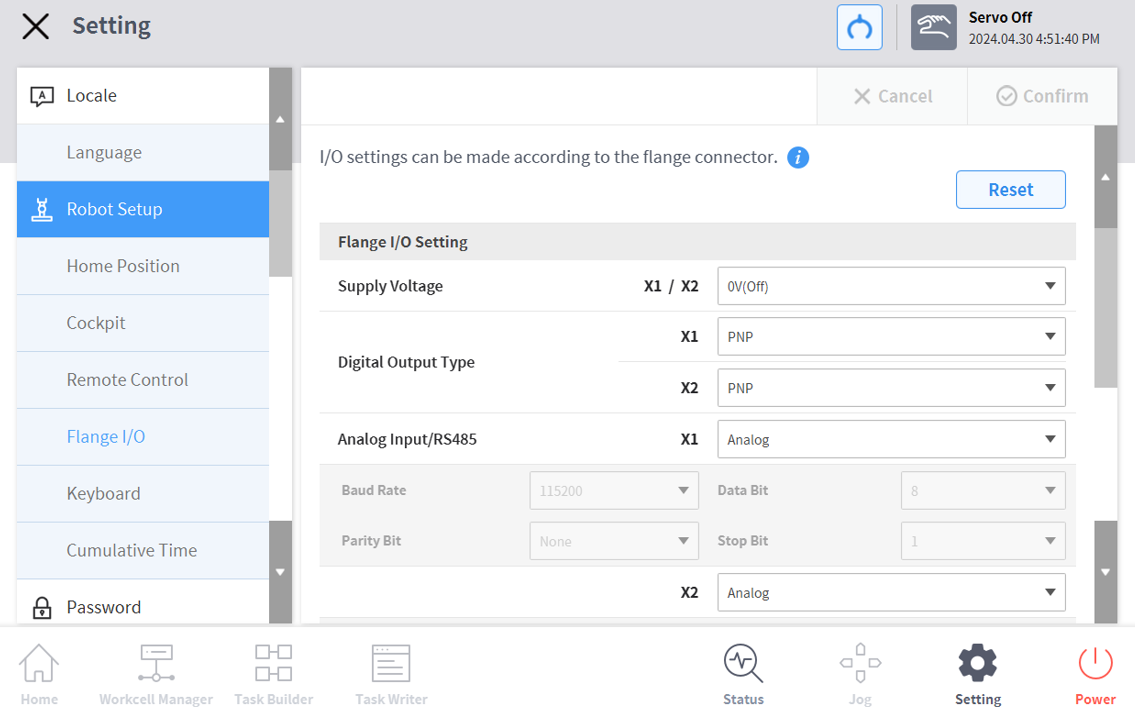

1. V oblasti nabídky Nastavení vyberte nabídku I/O příruby v Nastavení robota (viditelné pouze po připojení nové příruby)

   • Aktuálně nastavené informace se zobrazí v okně Správa nastavení.

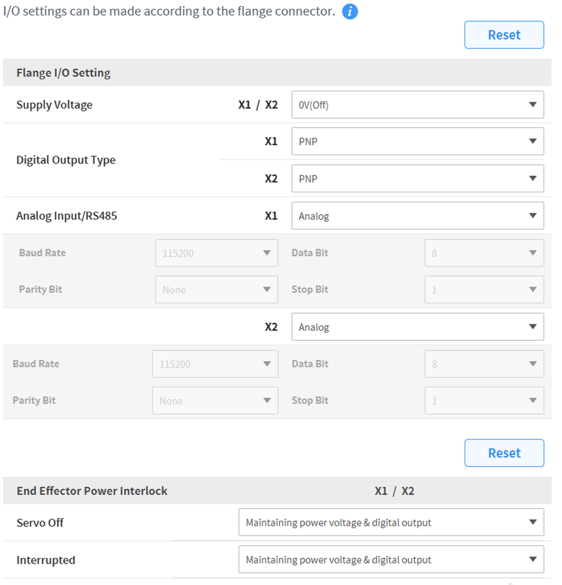

2. Změna možností v nastavení I/O příruby (X1/X2)

   • Napájecí napětí

     • Funkce napájení 0V/12V/24V
   • Typ digitálního výstupu

     • PNP / NPN
   • Analogový vstup/RS485

     • Použijte porty X1/X2 jako analogový vstup nebo RS485
     • Při výběru RS485 nastavte přenosovou rychlost, datový bit, paritní bit a stop bit.
3. Změňte možnosti pro blokování napájení koncového efektoru

   • Servo vypnuto

     • Udržování napájecího napětí a digitálního výstupu
     • Přepněte napájecí napětí a digitální výstup na 0V a vraťte se do posledního stavu při zapnutí serva.
   • Přerušeno

     • Udržování napájecího napětí a digitálního výstupu
     • Přepněte napájecí napětí a digitální výstup na 0V a po resetu se vraťte do posledního stavu.
4. Po dokončení stiskněte tlačítko OK.

   • Nastavení vašeho prostředí pro použití I/O příruby je nyní dokončeno.

알아두기

• Řada A zobrazuje pouze X1.

×
