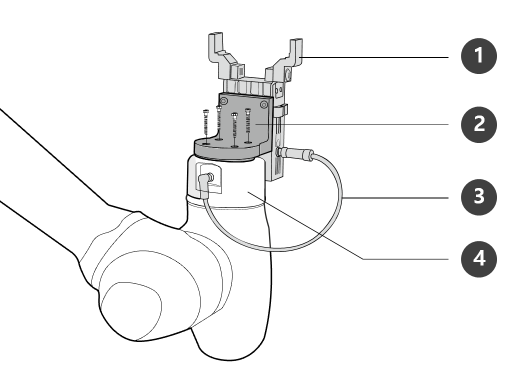

Připojení robota a nástroje

1. Pomocí šroubů M6 připevněte nástroj k přírubě robota.

   • Pro dotažení šroubů se doporučuje použít utahovací moment 9 Nm.

   • K přesné instalaci robota na pevném místě použijte přesný značkovací kolík Φ6.

2. Po připevnění nástroje připojte nezbytné kabely k I/O konektorům příruby.

Poznámka

Metody připevnění nástroje se mohou lišit v závislosti na typu nástroje. Více informací o instalaci nástroje najdete v manuálu od výrobce nástroje.

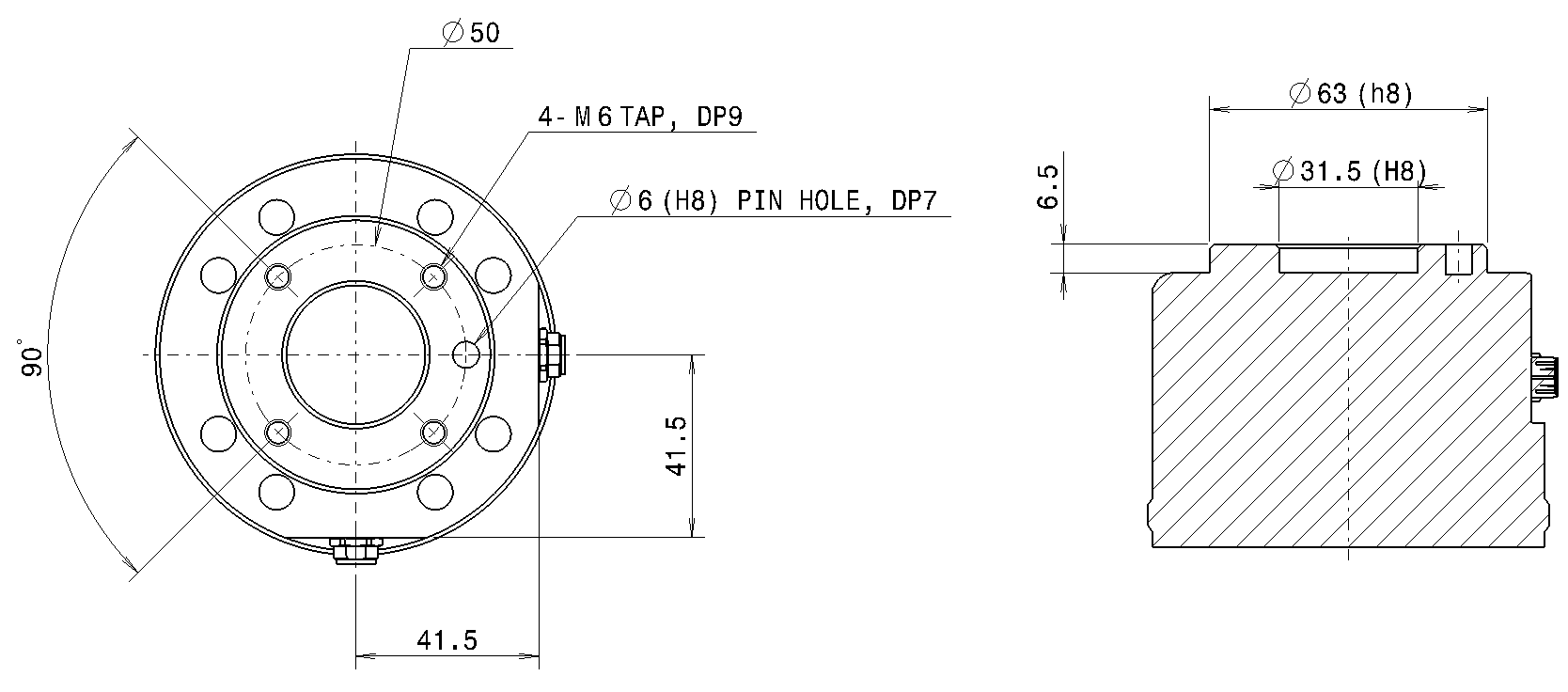

Tool output flange, ISO 9409-1-50-4-M6
