Tvar prostorového limitu a zóny
Tvary prostorového limitu / zóny se nastavují podle následujících aspektů:
Položka | Popis |
---|---|

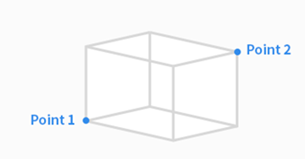

Cuboid | Tvar prostorového limitu / zóny je nastaven jako kvádr.
|

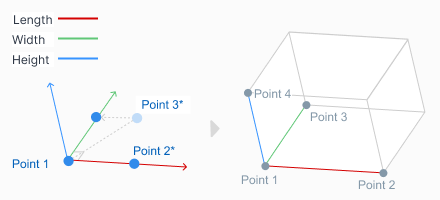

Tilted Cuboid | Tvar prostorového limitu / zóny je nastaven jako nakloněný kvádr. Nastavení o 4 bodyNastavení o 4 body
Nastavení o 3 body a výšku Zadejte referenční bod (bod 1), bod na ose x (bod 2) a bod v rovině xy (bod 3). Po určení referenčního bodu a tří směrů os lze určit velikost nakloněného kvádru nastavením délky, šířky a výšky. Nakloněný kvádr lze posouvat paralelně (paralelní posun) nastavením odsazení x, yaz. |

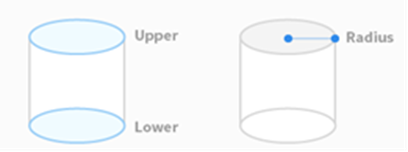

Cylinder | Tvar prostorového limitu / zóny je nastaven jako válec.
|

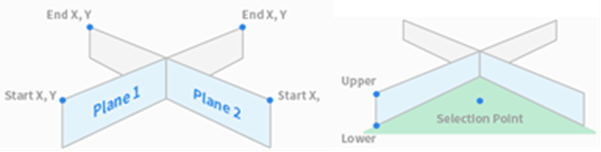

Multi-plane Box | Tvar prostorového limitu / zóny je nastaven jako víceplošný box.
|

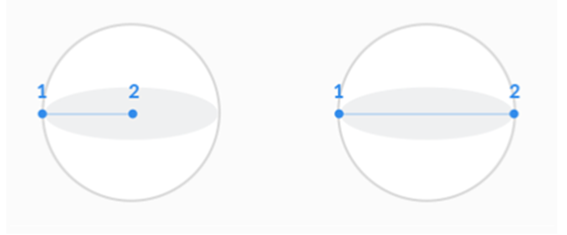

Sphere | Tvar prostorového limitu / zóny je nastaven jako koule.
|
