Napájení ovladač

Pro napájení ovladač připojte napájecí kabel ovladač do standardní elektrické zásuvky dle normy IEC.

  • Použijte kabel se standardní zástrčkou, která odpovídá elektrické zásuvce v dané zemi.

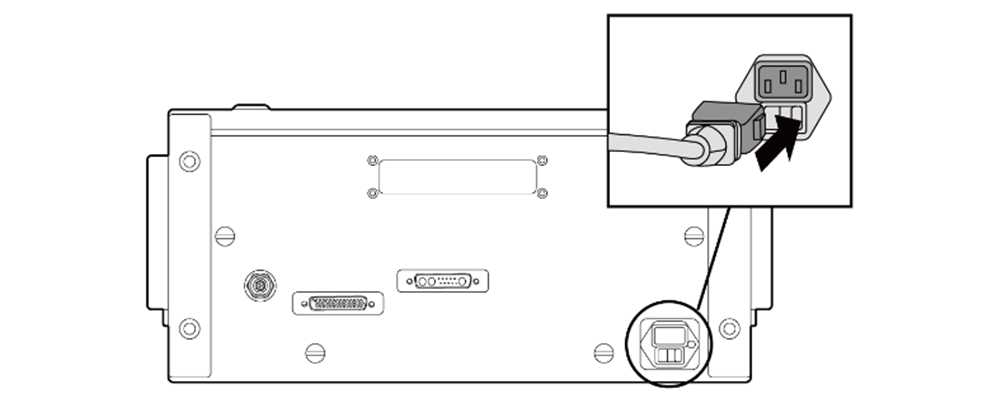

  • Zástrčku zcela zasuňte do odpovídajícího konektoru ovladač, aby se pak kabel neuvolnil. Standardní zástrčku dle normy IEC C14 a odpovídající kabel dle normy IEC C13 (najdete níže) zapojte do ovladač.


Varování

  • Po připojení napájecího kabelu se ujistěte, že robot je správně uzemněný (elektrický zemnicí vodič). Pro všechna zařízení v systému vytvořte společné uzemnění pomocí nevyužitého šroubu označeného uvnitř ovladač symbolem uzemnění. Zemnicí vodič musí snést maximální proud systému.
  • Napájecí vstup ovladač chraňte pomocí jističe.
  • Napájecí kabel neupravujte ani neprodlužujte. Mohlo by to způsobit požár nebo poškození ovladač.
  • Ujistěte se, že všechny kabely jsou správně připojeny, a teprve poté ovladač zapněte. Vždy používejte originální kabel, který se dodává spolu s výrobkem.


Poznámka

  • Při konfiguraci systému se doporučuje instalovat hlavní vypínač, který umožňuje vypnout napájení všech zařízení v systému najednou.
  • Napájení musí splňovat minimální požadavky, jako je zemnění a jističe. Technické parametry elektroinstalace jsou následující: (Pokud jste vybrali volitelný řadič, zkontrolujte pokyny v příloze)
  • Pokud je vstupní napětí menší než 180 V, pohyb robota může být omezen v závislosti na zatížení a pohybu.

Parametr

Specifikace

Input Voltage

100 – 240 VAC

Input Power Fuse (@100-240V)

15 A

Input Frequency

47 – 63 Hz
