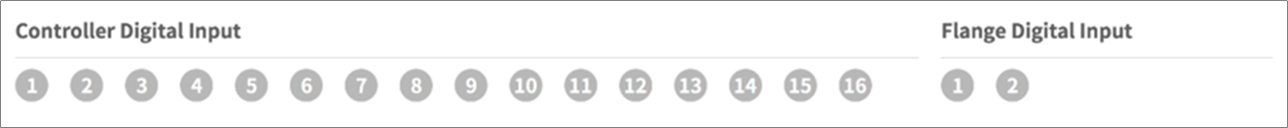

Kontrola ovladač/Digitálního vstupu příruby

Stará příruba

Nová příruba

1. Zkontrolujte číslo portu zařízení připojeného k ovládací skříni a přírubě.
2. V závislosti na stavu digitálního vstupu odpovídajícího čísla se zobrazí následující:
   • Pokud je digitální signál vysoký, ikona bude zobrazena jako světle zelená.
   • Pokud je digitální signál nízký, ikona bude zobrazena jako šedá.

Poznámka

• Pokud je digitální signál Vysoký, i když je digitální vstup nastaven jako bezpečnostní vstup, ikona se zobrazí modře. Pokud je signál Nízký, ikona se zobrazí šedě.

• Jsou zobrazeny pouze dva vstupy/výstupy příruby digitálního vstupu příruby řady A.
