Uspořádání kabelů

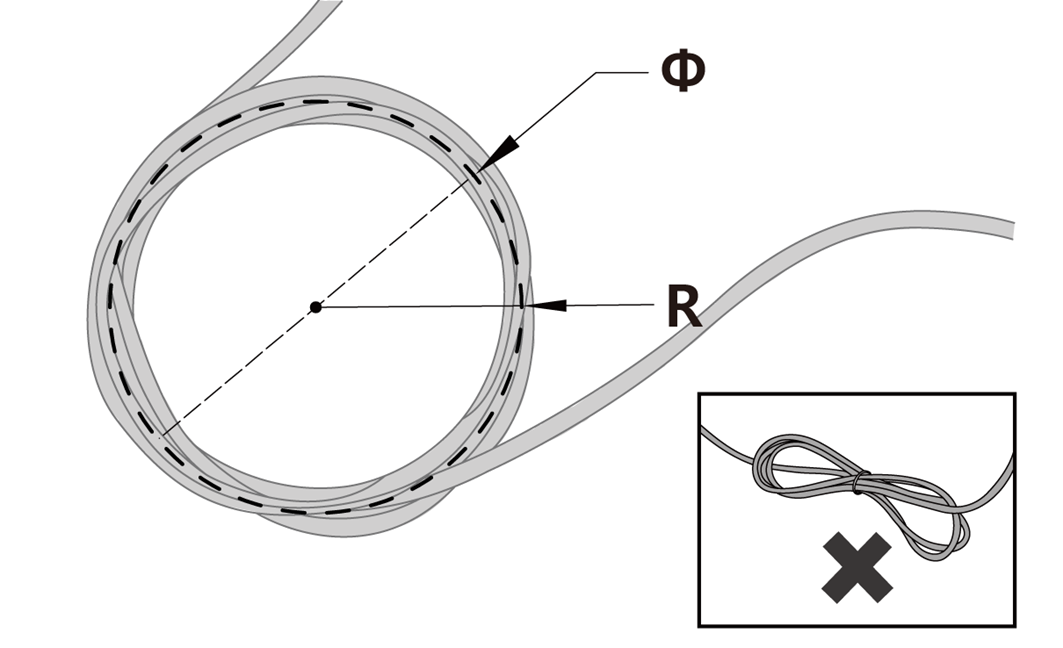

Dbejte na to, aby zahnutí kabelů bylo při vedení kabelů větší než minimální poloměr ohnutí. Minimální poloměr ohnutí každého kabelu je následující:
Kabel | Minimální poloměr zahnutí (R) |
Teach Pendant cable | 120 mm |
Manipulator cables | 120 mm |
Smart Pendant cable | 100 mm |
Emergency stop button cable | 100 mm |
Upozornění
- Zajistěte, aby každá propojovací část učícího ovladače měla větší než minimální poloměr zakřivení.
- Pokud je poloměr ohnutí menší než minimální poloměr ohnutí, může dojít k odpojení kabelu nebo poškození produktu.
- V prostředích vystavených šumu generovanému elektromagnetickými vlnami nainstalujte vhodné kabely a proveďte další opatření, aby nedošlo k poruše.
