Řídicí jednotka i /o

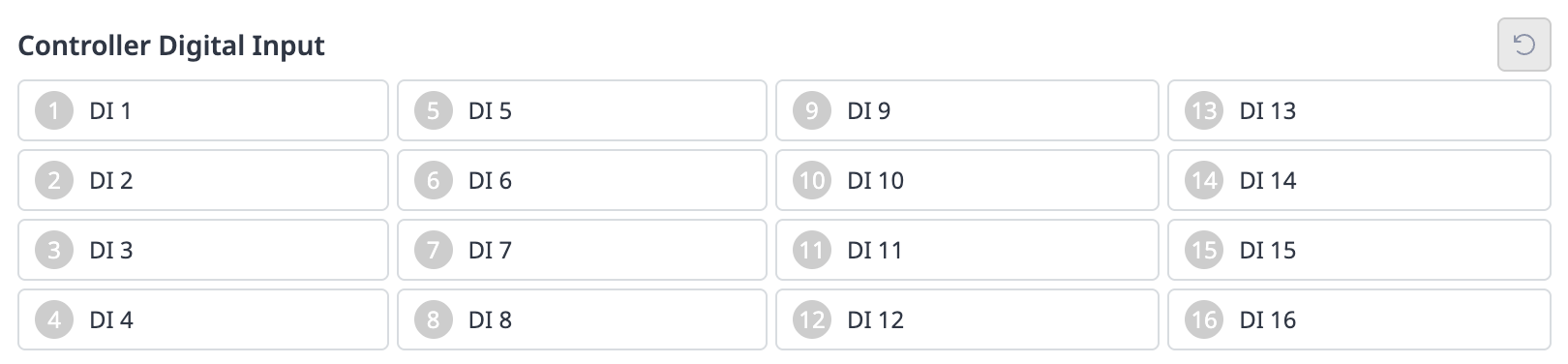

Digitální vstup řadiče

1. Zkontrolujte číslo portu zařízení připojeného k řadiči.

2. V závislosti na stavu digitálního vstupu odpovídajícího čísla se zobrazí následující.

   • Pokud je digitální signál vysoký, ikona se zobrazí světle zeleně.

   • Pokud je digitální signál nízký, ikona se zobrazí šedě.

Poznámka

Totéž platí, pokud je digitální vstup nastaven jako bezpečnostní vstup, ikona se zobrazí modře, když je digitální signál vysoký a šedá, když je nízký.

Bezpečnostní vstup

1. Zkontrolujte číslo portu zařízení připojeného k řadiči.

2. V závislosti na stavu digitálního vstupu odpovídajícího čísla se zobrazí následující.

   • Pokud je digitální signál vysoký, ikona se zobrazí světle zeleně.

   • Pokud je digitální signál nízký, ikona se zobrazí šedě.

Digitální výstup řadiče

1. Zkontrolujte číslo portu zařízení připojeného k řídicí jednotce nebo přírubě.

2. Klepnutím na ikonu Zap/Vyp odpovídající číslu portu aktivujete nebo deaktivujete digitální výstup.

   • Po stisknutí ikony Zapnuto se ikona změní na světle zelenou a je povolen odpovídající port.

   • Po stisknutí ikony Vypnuto se ikona změní na šedou a odpovídající port je deaktivován.

Analogový vstup řídicí jednotky

1. Klepnutím na rozevírací seznam analogového vstupu řadiče vyberte položku, kterou chcete zkontrolovat.

2. Zkontrolujte informace o analogovém vstupu vybrané položky zobrazené na obrazovce.

Poznámka

Hodnota analogového vstupu nemůže nastavit vstupní hodnotu ve stavovém okně.

Analogový výstup řídicí jednotky

1. Klepnutím na rozevírací seznam analogového výstupu řadiče vyberte položku, kterou chcete zkontrolovat.

   • Informace o analogovém výstupu vybrané položky se zobrazí na pravé straně rozevíracího seznamu.

   • Výchozí hodnota pro typ analogového výstupního signálu je napětí.

2. Změňte hodnotu analogového výstupu.
