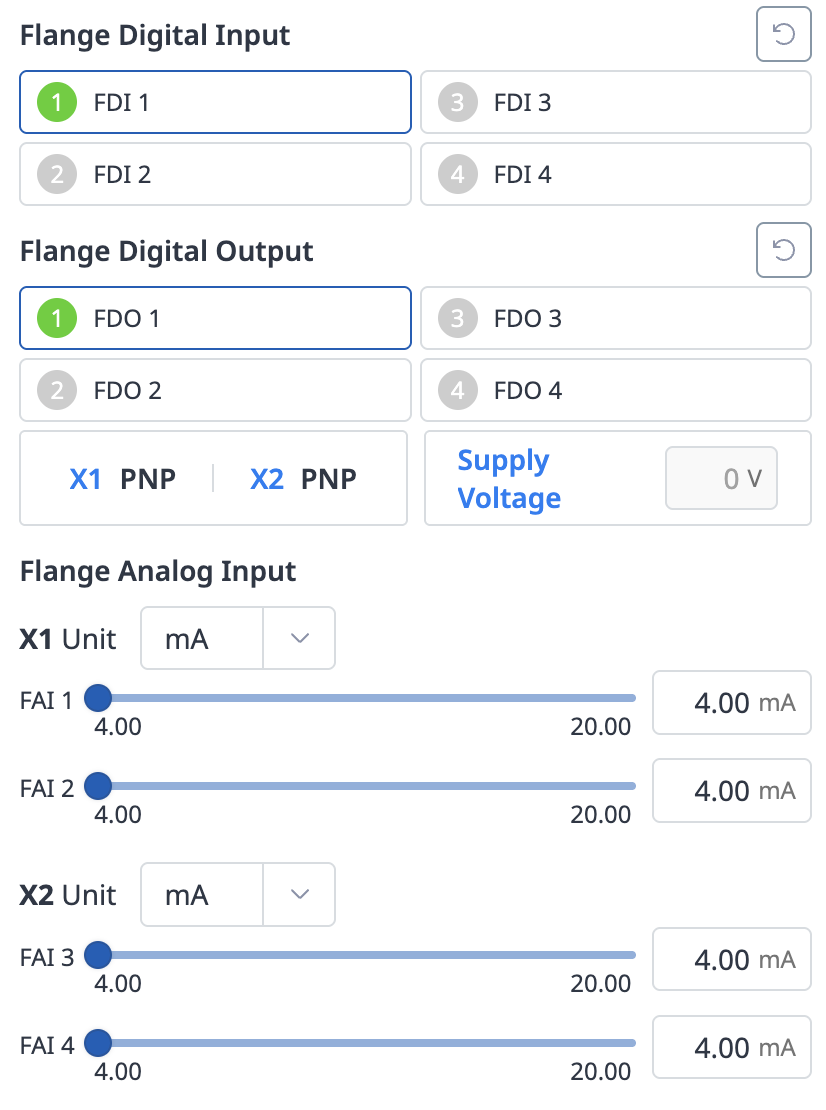

Nastavení vstupního/výstupního otvoru příruby

Digitální vstup příruby

1. Zkontrolujte číslo portu zařízení připojeného k přírubě.

2. V závislosti na stavu digitálního vstupu odpovídajícího čísla se zobrazí následující.

   • Pokud je digitální signál vysoký, ikona se zobrazí světle zeleně.

   • Pokud je digitální signál nízký, ikona se zobrazí šedě.

Poznámka

Pokud je digitální signál vysoký i když je digitální vstup nastaven jako bezpečnostní vstup, ikona se zobrazí modře a pokud je nízký, zobrazí se šedě.

Přírubový digitální výstup

1. Zkontrolujte číslo portu zařízení připojeného k přírubě.

2. Stisknutím ikony zapnutí/vypnutí odpovídající číslu portu aktivujte nebo deaktivujte digitální výstup.

   • Po stisknutí ikony Zapnuto se ikona změní na světle zelenou a je povolen odpovídající port.

   • Po stisknutí ikony Vypnuto se ikona změní na šedou a odpovídající port je deaktivován.

Analogový vstup příruby

1. Stisknutím rozevíracího seznamu na přírubovém analogovém vstupu řídicí jednotky vyberte položku, kterou chcete zkontrolovat.

2. Zkontrolujte informace o analogovém vstupu příruby vybrané položky zobrazené na obrazovce.

Poznámka

Hodnota analogového vstupu příruby nemůže nastavit vstupní hodnotu ve stavovém okně.
