Přehled mezerníku a tvaru zón

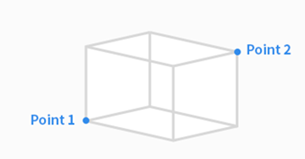

Tvar mezerníku/zóny je vytvořen jako kvádr.

• Zadejte dolní koncový bod (bod 1) a horní koncový bod (bod 2) kvádru a klepněte na tlačítko Uložit pózu.

Tvar mezerníku /zóny je vytvořen jako nakloněný kvádr.

• Zadejte referenční bod (bod 1),koncový bod osy X (bod 2),koncový bod osy y  (bod 3), Akoncový bod osy z  (bod 4)nakloněného kvádru a  klepněte na tlačítko Uložit pozici.
• 3 čáry (bod 1-Point2, bod 1-bod 3, bod 1-bod 4) se musí křížit v pravém úhlu. (odchylka +/- 5 stupňů je přijatelná)
• Používáte-li funkce omezeného pohybu, jako jsou „omezení roviny“ a „omezení osy“ v kokpitu pomocí bodu 1 jako referenčního bodu , body pro bod 2 , bod 3,a bod 4se snadněji najde.

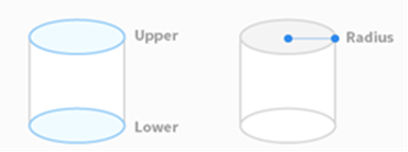

Tvar mezerníku/zóny je vytvořen jako válec.

Zadejte bod ve vzdálenosti poloměru, bod horní roviny a bod dolní roviny válce a klepněte na tlačítko Uložit pozici.

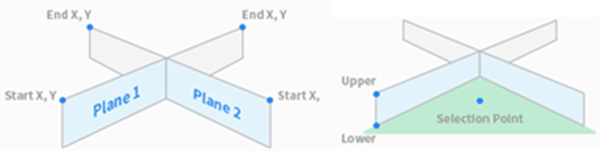

Tvar mezerníku/zóny je vytvořen jako vícerovinné pole.

• Nastavte výšku horní a dolní části víceúrovňového pole a stisknutím tlačítka Přidat pózu přidejte rovinu.
• Vyberte souřadnice X a Y pro nastavení směru roviny a klepněte na tlačítko Uložit pózu. Lze nakonfigurovat až šest rovin.
• Nastavte souřadnice bodu v oblasti, kterou chcete nastavit.

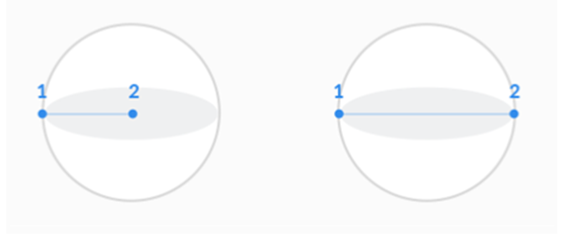

Tvar mezerníku/zóny je vytvořen jako koule.

• Chcete-li nastavit poloměr, zadejte polohy středového bodu a koncového bodu koule a pro konfiguraci průměru zadejte dva koncové body koule a klepněte na tlačítko Uložit pózu.

Tvar mezerníku/zóny je vytvořen jako kvádr.

• Zadejte dolní koncový bod (bod 1) a horní koncový bod (bod 2) kvádru a klepněte na tlačítko Uložit pózu.

Tvar mezerníku /zóny je vytvořen jako nakloněný kvádr.

• Zadejte referenční bod (bod 1),koncový bod osy X (bod 2),koncový bod osy y  (bod 3), Akoncový bod osy z  (bod 4)nakloněného kvádru a  klepněte na tlačítko Uložit pozici.
• 3 čáry (bod 1-Point2, bod 1-bod 3, bod 1-bod 4) se musí křížit v pravém úhlu. (odchylka +/- 5 stupňů je přijatelná)
• Používáte-li funkce omezeného pohybu, jako jsou „omezení roviny“ a „omezení osy“ v kokpitu pomocí bodu 1 jako referenčního bodu , body pro bod 2 , bod 3,a bod 4se snadněji najde.

Tvar mezerníku/zóny je vytvořen jako válec.

Zadejte bod ve vzdálenosti poloměru, bod horní roviny a bod dolní roviny válce a klepněte na tlačítko Uložit pozici.

Tvar mezerníku/zóny je vytvořen jako vícerovinné pole.

• Nastavte výšku horní a dolní části víceúrovňového pole a stisknutím tlačítka Přidat pózu přidejte rovinu.
• Vyberte souřadnice X a Y pro nastavení směru roviny a klepněte na tlačítko Uložit pózu. Lze nakonfigurovat až šest rovin.
• Nastavte souřadnice bodu v oblasti, kterou chcete nastavit.

Tvar mezerníku/zóny je vytvořen jako koule.

• Chcete-li nastavit poloměr, zadejte polohy středového bodu a koncového bodu koule a pro konfiguraci průměru zadejte dva koncové body koule a klepněte na tlačítko Uložit pózu.
