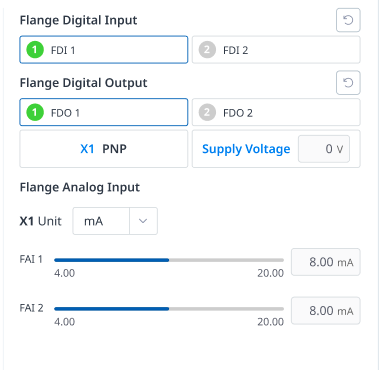

Nastavení I/O portu příruby

Digitální vstup příruby

1. Zkontrolujte číslo portu zařízení připojeného k přírubě.
2. V závislosti na stavu digitálního vstupu odpovídajícího čísla se zobrazí následující.
   • Pokud je digitální signál vysoký, ikona se zobrazí světle zeleně.
   • Pokud je digitální signál nízký, ikona se zobrazí šedě.

Poznámka

• Pokud je digitální signál vysoký i když je digitální vstup nastaven jako bezpečnostní vstup, ikona se zobrazí modře a pokud je nízký, zobrazí se šedě.

Přírubový digitální výstup

1. Zkontrolujte číslo portu zařízení připojeného k přírubě.
2. Stisknutím ikony zapnutí/vypnutí odpovídající číslu portu aktivujte nebo deaktivujte digitální výstup.
   • Po stisknutí ikony Zapnuto se ikona změní na světle zelenou a je povolen odpovídající port.
   • Po stisknutí ikony Vypnuto se ikona změní na světle zelenou a odpovídající port je deaktivován.

Přírubový analogový vstup

1. Stiskněte rozevírací seznam na přírubovém analogovém vstupu řídicí jednotky a vyberte položku, kterou chcete zkontrolovat.
2. Zkontrolujte informace o analogovém vstupu příruby vybrané položky zobrazené na obrazovce.

Poznámka

• Hodnota analogového vstupu příruby nemůže nastavit hodnotu vstupu ve stavovém okně.
